Описание зарядных станций ЕС.W

Назначение

ЗС ЕС.W — зарядная станция для электромобилей и гибридов, предназначенная для установки на открытых и закрытых парковках, стоянках и вдоль трасс. Доступны два варианта монтажа: напольный и настенный.

Ключевые особенности:

  • одновременная зарядка нескольких электромобилей с динамическим распределением мощности;

  • удаленный мониторинг, управление настройками и учет электроэнергии (опционально — с сертифицированным счетчиком);

  • авторизация пользователей через мобильное приложение;

  • подключение к интернету (проводное и беспроводное) для работы сервисов дистанционного управления;

  • возможность брендирования: окраска в любой цвет RAL или корпоративные цвета заказчика.

Типы исполнения:

  • ЗС ЕС.W Mode 4 — быстрая зарядка постоянным током (DC);

  • ЗС ЕС.W Mode 4/Mode 3 (совмещенная) — совмещает быструю зарядку постоянным током (DC) и зарядку переменным током (AC);

Внешний вид зарядных станций ЕС.W

Внешний вид ЗС ЕС.W представлен на рис. 26.

../_images/ecw_general.png

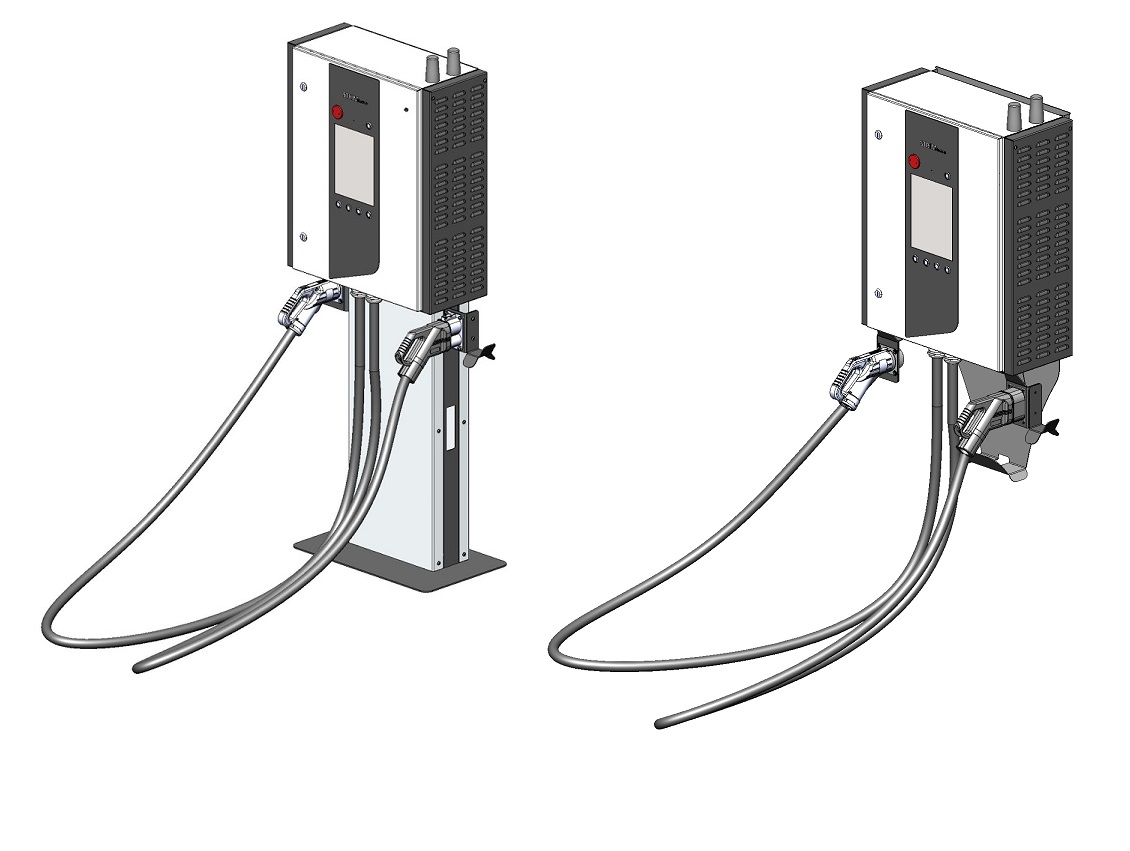

рис. 26 Внешний вид ЗС ЕС.W (напольное и настенное исполнение)

Варианты исполнения и технические характеристики

Зарядные станции ЕС.W Mode 4

ЗС ЕС.W Mode 4 поставляется в различных исполнениях, которые определяются следующими оциональными возможностями:

  • два канала зарядки Mode 4: выбор типа разъема из трех доступных вариантов CCS2, GB/T, CHAdeMO;

  • максимальная суммарная выходная мощность 40, 50, 60 кВт;

  • вариант размещения станции: на стойке (напольное исполнение), на стене (настенное исполнение);

  • наличие поканальных сертифицированных счетчиков учета электроэнергии (опционально);

Технические характеристики ЗС ЕС.W Mode 4 представлены в табл. 13.

табл. 13 Основные технические характеристики ЗС ЕС.W Mode 4

Параметр

Значение

количество коннекторов для подключения ТС (Mode 4: CCS2, GB/T, CHAdeMO)

2

Входные характеристики:

подключение к сети

3P+N+PE

напряжение питающей сети, B

400

частота, Гц

50/60

макс. ток фазы, А

100

сертифицированный счетчик электроэнергии

опционально

Выходные характеристики:

макс. ток канала CHAdeMO, А

125

макс. ток канала CCS2, А

150

макс. ток канала GB/T, А

150

макс. суммарная выходная мощность, кВт

40/50/60

макс. напряжение, В

1000

Конструктивыне характеристики:

габариты (г/ш/в), мм

470х855х1890 (напольное исполнение)

485x855x1370 (настенное исполнение)

масса, кг

170 (напольное исполнение)

140 (настенное исполнение)

длина кабеля, м

5

материал корпуса

наружные элементы из нержавеющей стали, отдельные элементы из черной стали

материал лицевой панели

стекло

Эксплуатационные характеристики:

рабочая температура, °C

от −30 до +40

влажность воздуха, при 20 °C, %

90

атмосферное давление, мм.рт.ст.

630-800

тип монтажа

напольный/настенный

Параметры безопасности:

степень защиты по ГОСТ 14254-2015

IP54

степень защиты по ГОСТ IEC 62262-2015

корпус - IK10

лицевая панель на передней дверце - IK08

автоматический выключатель

✓

кнопка аварийной остановки

✓

контроль изоляции и целостности защитного заземления

✓

Пользовательский интерфейс:

вывод пользовательской информации

дисплей 12″

ввод пользовательской информации

механические кнопки с подсветкой

светодиодная поканальная индикация

✓

RFID-считыватель (Mifare, Desfare)

✓

активация зарядной сессии

с авторизацией (мобильное приложение/RFID-карта)

без авторизации

встроенный WEB-сервер для локальной диагностики и настройки

✓

Коммуникационый интерфейс:

поддержка протокола OCPP 1.6j

✓

подключение к сети

встроенный модем LTE/WiFi

подключение вводного счетчика к АСКУЭ

RS485/GSM

Варианты исполнения ЗС ЕС.W Mode 4 представлены в табл. 14.

табл. 14 Варианты исполнения ЗС ЕС.W Mode 4

Обозначение

Пост 1

Пост 2

Стойка

Макс. мощ-ть, кВт

СТРМ.124.42.00.000

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

40

СТРМ.124.42.00.000-01

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.42.00.000-21

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

40

СТРМ.124.42.00.000-22

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.42.00.000-24

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.42.00.000-25

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

40

СТРМ.124.42.00.000-26

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.42.00.000-28

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.42.00.000-221

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

40

СТРМ.124.43.00.000

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

60

СТРМ.124.43.00.000-01

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

60

СТРМ.124.43.00.000-02

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

60

СТРМ.124.43.00.000-04

Каб. GB/T, 150 А

Каб. GB/T, 150 А

✓

60

СТРМ.124.43.00.000-11

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

60

СТРМ.124.43.00.000-23

Каб. GB/T, 150 А

Каб. CCS2, 150 А

‒

60

СТРМ.124.43.00.000-32

Каб. GB/T, 150 А

Каб. CCS2, 150 А

✓

50

Габаритный чертеж ЗС ЕС.W Mode 4 представлен на рис. 27 (настенное исполнение) и рис. 28 (напольное исполнение).

../_images/ecw_withoutstand.png

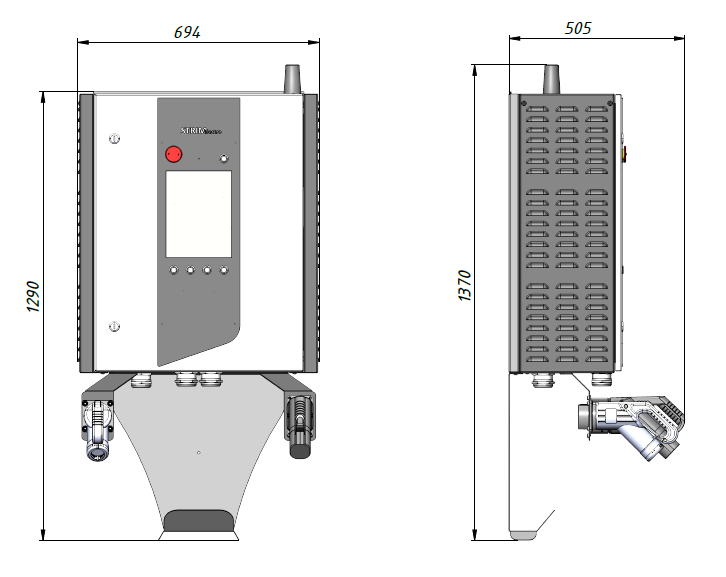

рис. 27 Габаритный чертеж ЗС ЕС.W Mode 4 (настенное исполнение)

../_images/ecw_with_stand.png

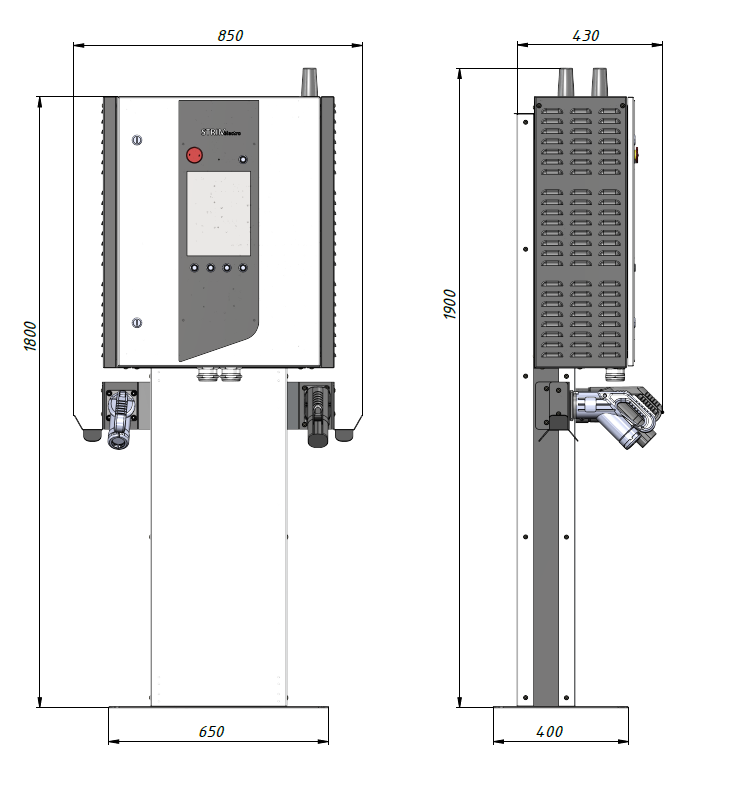

рис. 28 Габаритный чертеж ЗС ЕС.W Mode 4 (напольное исполнение)

Комплект поставки ЗС ЕС.W приведен в табл. 15.

табл. 15 — Комплект поставки ЗС ЕС.Mode 4

Обозначение

Наименование

Количество, шт.

СТРМ.124.42.00.000/124.43.00.000

Станция зарядная ЕС.W

1

СТРМ.124.42.00.000/124.43.00.000 ПС

Паспорт

1

СТРМ.124.43.50.300

Сборка держателя CCS2 настенного

опицонально

СТРМ.124.43.50.200

Сборка держателя GBT настенного

опицонально

СТРМ.124.43.50.102-02

Кронштейн стойки 2

опицонально

СТРМ.124.43.50.103

Кронштейн переходной

опицонально

б/н

Винт М6х16 DIN 7380-02

опицонально

б/н

Винт M6 x 20 DIN 965

опицонально

б/н

Ключ

1

Зарядные станции ЕС.W Mode 4/Mode 3

ЗС ЕС.W Mode 4/Mode 3 (совмещенная) поставляется в различных исполнениях, которые определяются следующими оциональными возможностями:

  • один канал зарядки Mode 4: выбор типа разъема из трех доступных вариантов CCS2, GB/T, CHAdeMO;

  • два канала зарядки Mode 3: розетка Type 2;

  • наличиие поканальных сертифицированных счетчиков учета электроэнергии (опционально);

Доступен только напольный (на стойке) вариант размещения станции.

Технические характеристики ЗС ЕС.W Mode 4/Mode 3 представлены в табл. 16.

табл. 16 Основные техническкие характеристики ЗС ЕС.W Mode 4/Mode 3

Параметр

Значение

количество коннекторов для подключения ТС (Mode 4: CCS2,GB/T, CHAdeMO)

1

количество коннекторов для подключения ТС (Mode 3: розетка Type 2)

2

Входные характеристики:

подключение к сети

3P+N+PE

напряжение питающей сети, B

400

частота, Гц

50/60

макс. ток фазы, А

80

сертифицированный счетчик электроэнергии

опционально

Выходные характеристики:

макс. ток канала CHAdeMO, А

125

макс. ток канала CCS2, А

150

макс. ток канала GB/T, А

150

макс. суммарная выходная мощность, кВт

44

макс. суммарная выходная мощность (Mode 4), кВт

40

макс. суммарная выходная мощность (Mode 3), кВт

22

макс. напряжение, В

1000

Конструктивыне характеристики:

габариты (г/ш/в), мм

470х855х1890

масса, кг

170

длина кабеля, м

5

материал корпуса

наружные элементы из нержавеющей стали, отдельные элементы из черной стали

материал лицевой панели

стекло

Эксплуатационные характеристики:

рабочая температура, °C

от -30 до +40

влажность воздуха, при 20 °C, %

90

атмосферное давление, мм.рт.ст.

630-800

тип монтажа

напольный

Параметры безопасности:

степень защиты по ГОСТ 14254-2015

IP54

степень защиты по ГОСТ IEC 62262-2015

корпус - IK10

лицевая панель на передней дверце - IK08

автоматический выключатель

✓

кнопка аварийной остановки

✓

контроль изоляции и целостности защитного заземления

✓

Пользовательский интерфейс:

вывод пользовательской информации

дисплей 12″

ввод пользовательской информации

механические кнопки с подсветкой

светодиодная поканальная индикация

✓

RFID-считыватель (Mifare, Desfare)

✓

активация зарядной сессии

с авторизацией (мобильное приложение/RFID-карта)

без авторизации

встроенный WEB-сервер для локальной диагностики и настройки

✓

Коммуникационый интерфейс:

поддержка протокола OCPP 1.6j

✓

подключение к сети

встроенный модем LTE/WiFi

подключение вводного счетчика к АСКУЭ

RS485/GSM

Варианты исполнения ЗС ЕС.W Mode 4/Mode 3 представлены в табл. 17.

табл. 17 Варианты исполнения ЗС ЕС.W Mode 4/Mode 3

Обозначение

Пост 1 (DC)

Пост 2 (AC)

Пост 3 (AC)

Макс. мощ-ть, кВт

СТРМ.124.47.00.000-20

Каб. GB/T, 150 А

Роз. т.2

Роз. т.2

44

СТРМ.124.47.00.000-21

Каб. GB/T, 150 А

Каб. GB/T

Роз. т.2

44

СТРМ.124.47.00.000-31

Каб. GB/T, 150 А

Роз. т.2

Каб. GB/T

44

Габаритный чертеж ЗС ЕС.W Mode 4/Mode 3 аналогичен габаритному чертежу ЗС EC.W Mode4 (напольное исполнение) и представлен на рис. 28.

Комплект поставки ЗС ЕС.W приведен в табл. 18.

табл. 18 — Комплект поставки ЗС ЕС.Mode 4

Обозначение

Наименование

Количество, шт.

СТРМ.124.47.00.000

Станция зарядная ЕС.W

1

СТРМ.124.47.00.000

Паспорт

1

б/н

Ключ

1
