Установка и подключение зарядных станций ЕС.W

Опасно

Пренебрежение приведенными ниже указаниями может привести к летальному исходу или травмам!

• Установка и подключение зарядных станций должны осуществляться квалифицированным персоналом, имеющим группу по электробезопасности не ниже III.

• Некорректная установка и настройка зарядных станций может спровоцировать как повреждение зарядной станции, так и аккумулятора электромобиля.

• Запрещается установка и эксплуатация зарядных станций вблизи взрывоопасных, легковоспламеняющихся материалов, химикатов и агрессивных веществ, горючих материалов и химикатов.

• Водопроводные и электрические коммуникации должны отсутствовать в зоне размещения зарядных станций.

• Подключение зарядных станций осуществляется при отсутствии напряжения в электросети.

Внимание

• В связи с возможным нарушением правил транспортировки, после монтажа зарядной станции следует проверить затяжку всех контактных резьбовых соединений по табл. 20.

• Станция имеет систему контроля целостности заземляющих устройств, прерывающую подачу питания на электромобиль при нарушении цепи заземления (согласно ТКП 181-2023 ПТЭ). Максимально допустимое сопротивление заземляющего устройства должно быть не более 4 Ом (для электроустановок напряжением до 1000 В). Необходимо проводить регулярные проверки состояния заземляющих устройств, включая проверку коррозионного состояния заземлителей. Неправильно выполненное заземление может привести к отказам в работе зарядной станции и электромобиля, а также поражению электрическим током пользователей.

Настенный монтаж и подключение к электрической сети

1. Обеспечить минимальное расстояние до близлежащих объектов, необходимое для технического обслуживания. Рекомендуемые минимальные расстояния при настенном монтаже показаны на рис. 29.

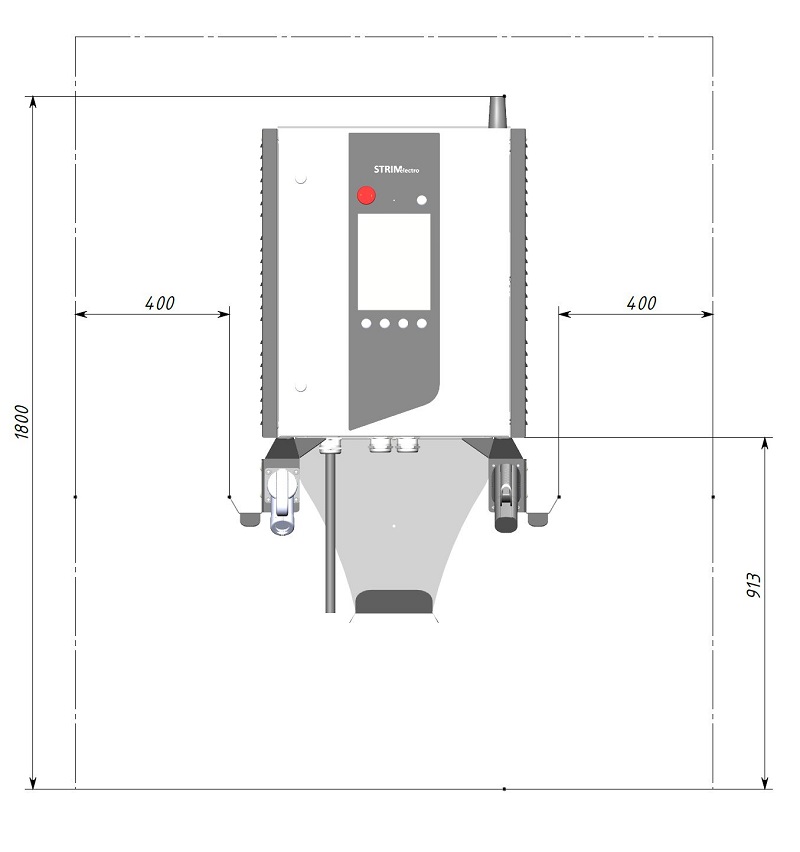

рис. 29 Рекомендуемые минимальные расстояния для установки ЗС EC.W при настенном монтаже

2. Приложить опору к стене, осуществить разметку отверстий для крепежа, просверлить пять отверстий диаметром 10 мм.

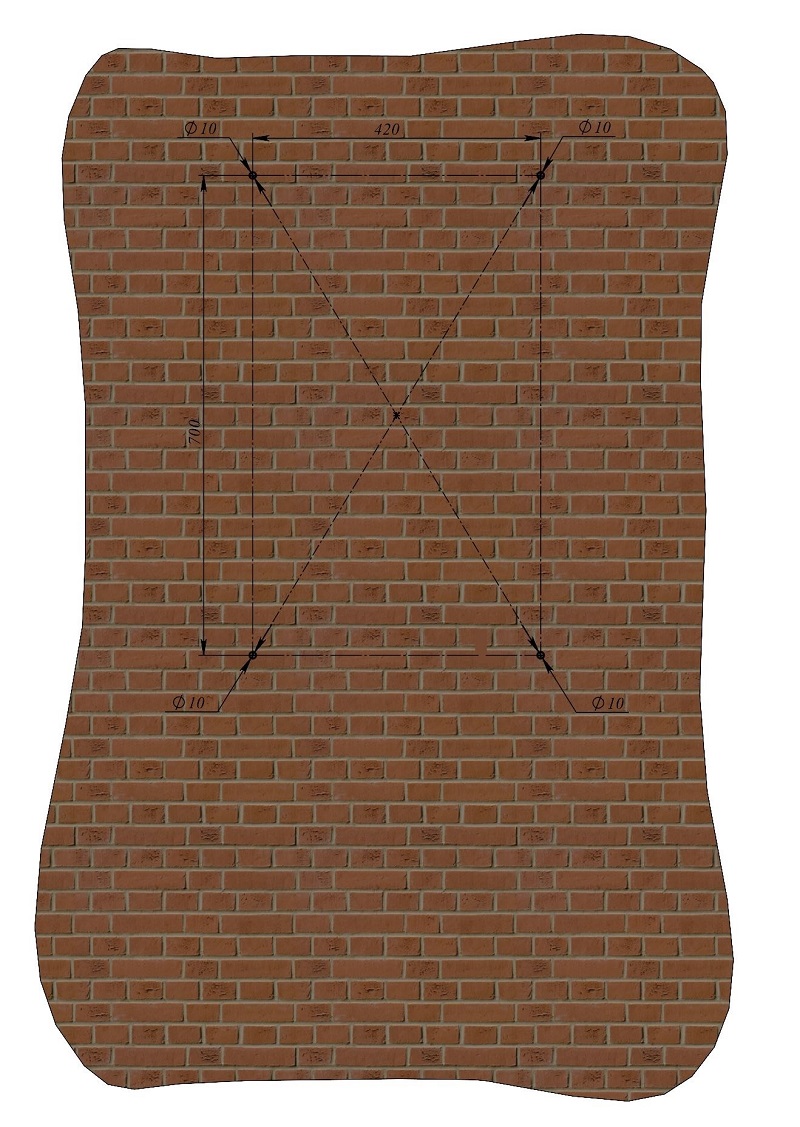

рис. 30 Отверстия для крепежа

3. Закрепить опору и кронштейн на стене дюбелями соответствующего типа, учитывая поверхность и массу зарядной станции рис. 31.

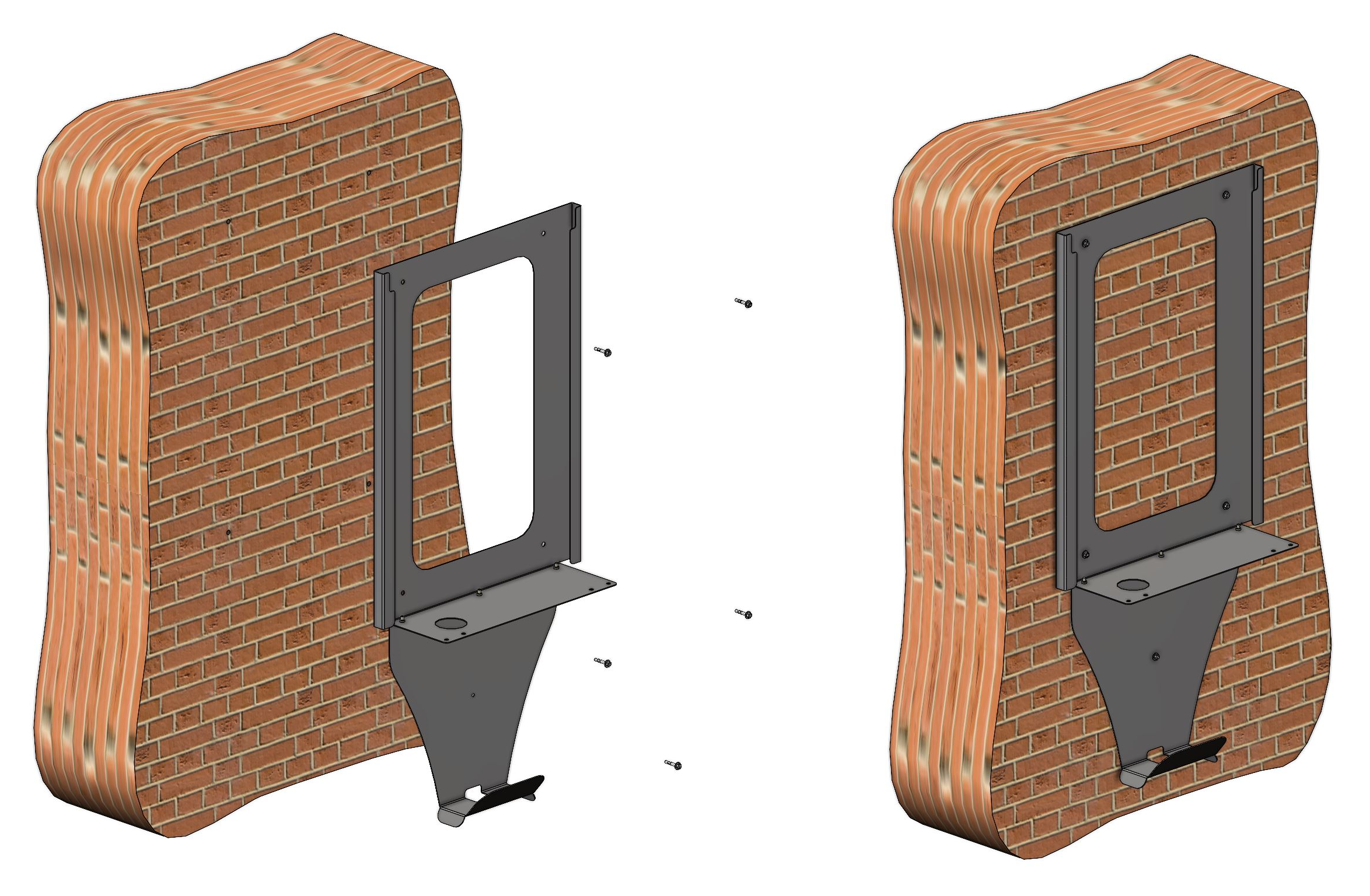

рис. 31 Монтаж опоры и кронштейна

4. Установить корпус ЗС EC.W на кронштейн и прикрутить его снизу четырьмя винтами М6.

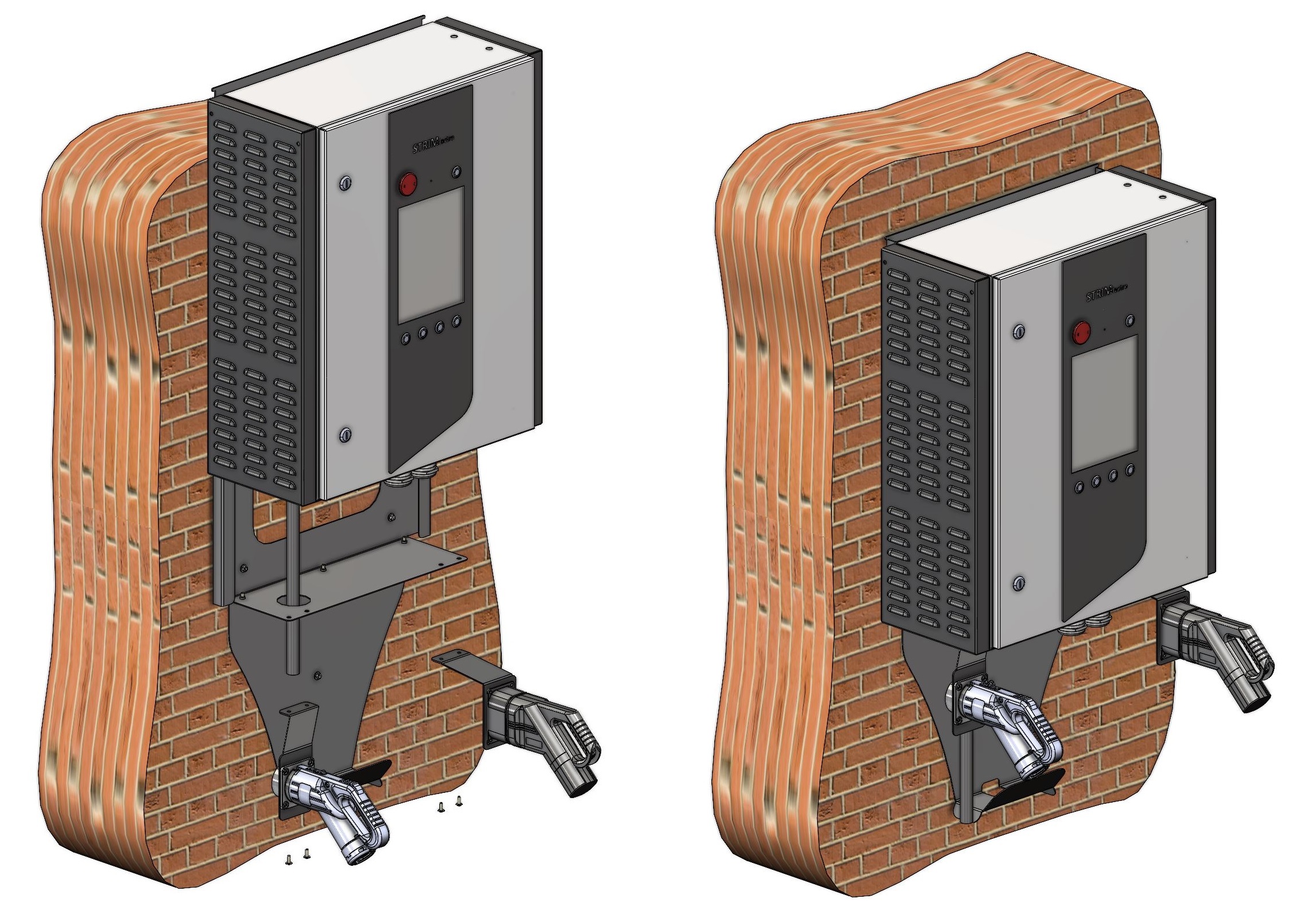

рис. 32 Установка ЗС EC.W на кронштейн

5. Завести кабель питания в корпус ЗС EC.W через гермовод в нижней стенке корпуса. Подключить провода заземления, нейтрали и фазные к проходным клеммам, расположенным около вводного автомата слева. Рекомендованное сечения проводов кабеля – Cu 25 мм², Al 35 мм². При подключении следует руководствоваться рис. 33 и цветовой маркировкой проходных клемм (очередность клемм может отличаться на более ранних моделях станции), момент затяжки контактных винтов проходных клемм 12 Н∙м.

рис. 33 Подключение вводного питания EC.W при настенном монтаже

6. После монтажа ЗС EC.W необходимо проверить затяжку всех контактных резьбовых соединений согласно табл. 20.

Напольный монтаж на стойке и подключение к электрической сети

1. Обеспечить минимальное расстояние до близлежащих объектов, необходимое для технического обслуживания. Рекомендуемые минимальные расстояния показаны на рис. 34.

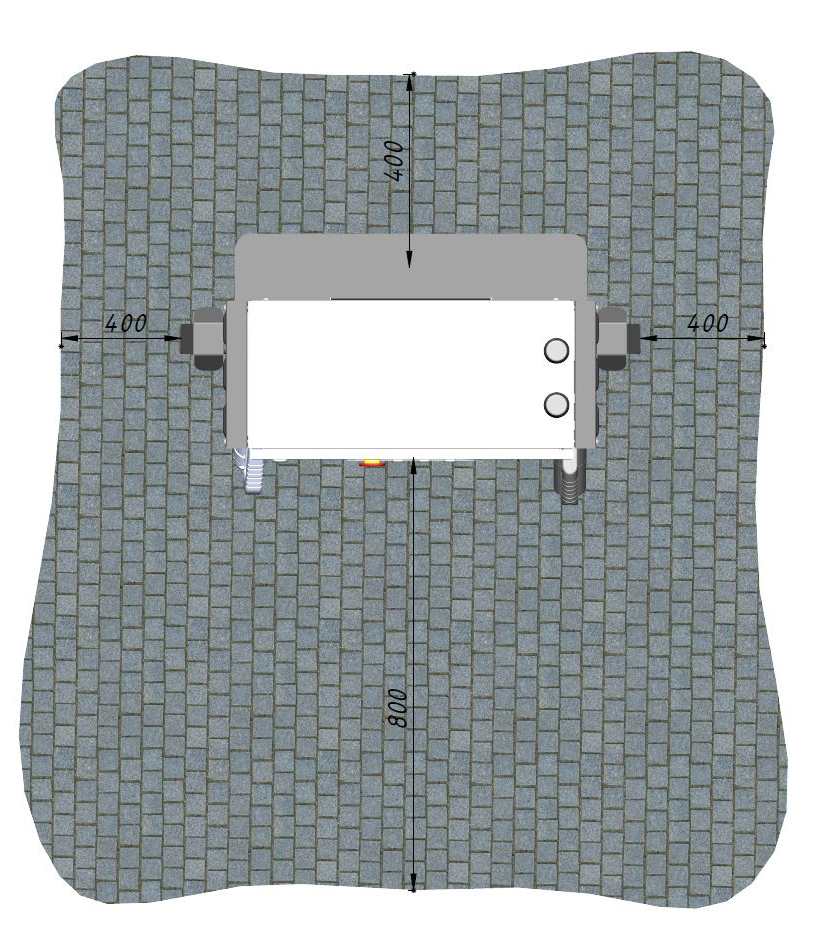

рис. 34 Рекомендуемые минимальные расстояния для установки ЗС EC.W при напольном монтаже

2. Установить «Каркас монтажный», который входит в комплект поставки.

3. Собрать «Каркас монтажный» в соответствии с рис. 35. Он состоит из:

• поз. 1 – шпилька М12х500 – 4 шт;

• поз. 2 – гайка М12 – 20 шт;

• поз. 3 – шайба широкая 12 – 4 шт;

• пластина основания СТРМ.124.43.50.099 – 2 шт.

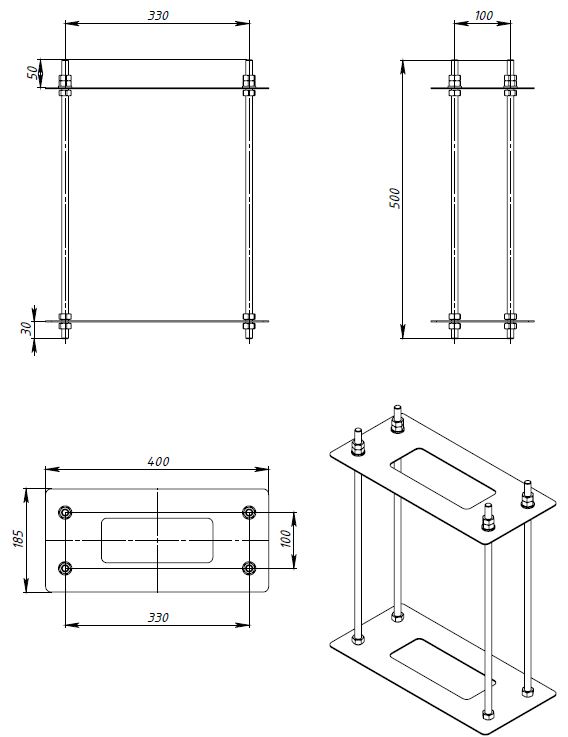

рис. 35 Каркас монтажный

4. Рекомендуемые размеры для ямы — 500х250х500 мм (глубина ямы 500-1200 мм в зависимости от степени промерзарния грунта).

5. Перед заливкой бетона произвести песчаную подсыпку и утрамбовать ее таким образом, чтобы после установки каркаса в яму, пластина основания (СТРМ.124.43.50.099) находилась над поверхностью земли.

6. Обеспечить вывод кабелей в гофрированной трубе: силовой кабель — обязательно, кабель Ethernet — при наличии такой необходимости. Длина выступающей части кабелей над уровнем земли должна быть не менее 370 мм в соответствии с рис. 36.

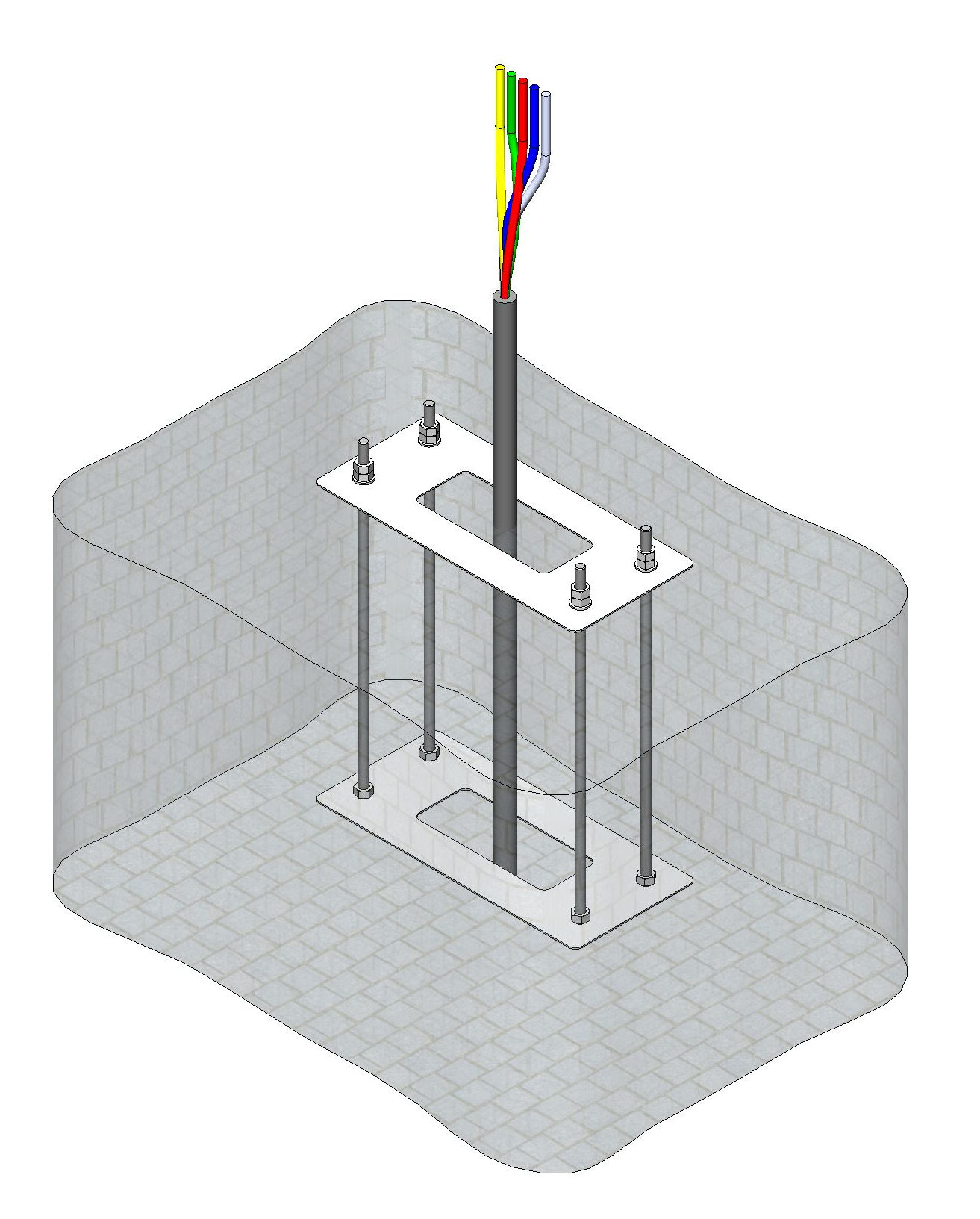

рис. 36 Вывод кабелей

7. Залить яму бетоном до уровня земли. Рекомендуемая марка бетона для заливки фундамента — М250.

8. Если отсутствует возможность заливки фундамента и поверхность для установки ЗС EC.W окончательно сформирована (уложена плитка, залито бетонное основание, уложено асфальтное покрытие), следует использовать пластину основания СТРМ.124.43.50.099. При помощи перфоратора со сверлом диаметром 12 мм необходимо просверлить отверстия глубиной 500 мм. Используя химический анкер, забить шпильки в отверстия.

9. После полного застывания бетона либо химического анкера, открутить верхние гайки от шпилек и снять шайбы. Установить ЗС EC.W на шпильки, поместить шайбы на шпильки и затянуть первые четыре гайки с усилием 80 Н ⋅ м. Затем законтрить их вторыми гайками с тем же усилием.

10. Завести кабель питания в корпус ЗС EC.W через основание стойки. Подключить провода заземления, нейтрали и фазные к проходным клеммам, расположенным на DIN-рейке стойки. Рекомендованные сечения проводов кабеля – Cu 25 мм², Al 35 мм². При подключении следует руководствоваться рисунком ниже и цветовой маркировкой проходных клемм (очередность клемм может отличаться на более ранних моделях станций), момент затяжки контактных винтов проходных клемм 12 Н∙м.

рис. 37 Подключение вводного питания ЗС EC.W при напольном монтаже

Подключение к оператору сети зарядных станций

ЗC EC.W оборудованы беспроводным маршрутизатором, через который осуществляется подключение к сети Интернет.

Возможна настройка маршрутизатора производителем перед отгрузкой заказчику при предоставлении информации о способе подключения к сети Интернет.

Параметры подключени (адрес OCPP сервера и ID станции) заказчик может уточнить у оператора сети зарядных станций (подробнее см. Настройка OCPP).
