Эксплуатация зарядных станций¶

Интерфейс пользователя¶

Пользовательский интерфейс состоит из дисплея и 6 кнопок: 5 функциональных (4 снизу и 1 сверху от дисплея) и кнопка «Аварийного останова» (см. рис. 34). Текущее назначение функциональных кнопок и информация о работе зарядной станции выводится на дисплей. Доступна активация зарядной сессии в режиме без авторизации и с авторизацией (RFID-карта/мобильное приложение).

Примечание

Для ЗС EC.A предусмотрена светодиодная индикация зарядной сессии на боковых панелях, при наличии люстры дублируется на ней.

_images/panel_eca.png — рис. 34 **Лицевая панель**¶

Кнопка «Аварийный останов» предназначена для прекращения работы зарядной станции при возникновении аварийных ситуаций:

интерфейс пользователя не реагирует на нажатия и нет возможности остановить процесс зарядки стандартными методами
экстремальные случаи (возгорание, опасность поражения электрическим током и т.п.)

После нажатия кнопка блокируется. Для возврата в исходное состояние, поверните кнопку по часовой стрелке. Убедитесь в отсутствии опасности перед тем, как отключить аварийный режим. Экран в режиме «Аварийный останов» представлен на рис. 35.

_images/emergency.png — рис. 35 **Экран в режиме «Аварийный останов»**¶

Дисплей¶

На дисплее могут отображаться несколько экранов:

Экран «Приветствия»
Экран «Активное ожидание зарядки»
Экран «Язык и помощь»
Экран «Состояния выбранного зарядного канала»

Экран «Приветствия»¶

Предназначен для размещения рекламы. Также на нем отображаются пользовательские подсказки, помогающие начать работу с зарядной станцией. При сканировании QR-кода осуществляется переход по ссылке к руководству по эксплуатации устройства. При нажатии любой функциональной кнопки или прикладывании RFID-карты происходит переход на экран «Активное ожидание». Экран «Приветствия» представлен на рис. 36.

_images/inactive_waiting.png — рис. 36 **Экран «Приветствия»**¶

Экран «Активное ожидание зарядки»¶

Предусмотрен для отображения состояния зарядных каналов. Разделен на область пользовательских подсказок, кнопку вызова экрана «Язык и помощь», область состояния всех зарядных каналов (см. рис. 37).

_images/active_waiting.png — рис. 37 **Экран «Активное ожидание зарядки»**¶

Область состояния всех зарядных каналов разделена на вертикальные столбцы, в которых представлена информация о каждом зарядном канале. В верхней части каждого столбца размещена информация о состоянии канала, в нижней части - описание канала (см. рис. 38). Графическое отображение описания канала зависит от информации о его состоянии.

_images/active_waiting_columns.png — рис. 38 **Информация о состоянии канала и его описание**¶

В столбцах размещена следующая информация о состоянии канала (см. табл. 12):

табл. 12 Информация о состоянии канала¶
Состояние канала	Отображаемая информация	Цвет индикации описания канала на экране	Цвет индикации функциональных кнопок
Свободный канал	Свободен	зеленый	зеленый, светится равномерно
Пистолет вставлен в разъем ТС	Вставлен пистолет	зеленый	зеленый и синий, мигают попеременно
Зарядка приостановлена	Пауза, уровень заряда (%), время зарядки	синий	синий, светится равномерно
Активирована карта	Проведена карта	зеленый	зеленый и синий, мигают попеременно
Произошла ошибка	Ошибка	красный	красный, светится равномерно
Зарядка прервана	Прервана	красный	красный, светится равномерно
Нажата кнопка «Аварийный останов»	Аварийный останов	красный	красный, светится равномерно
Зарядка завершена	Завершена, уровень заряда (%)	синий	синий мигает
Идет зарядка	Уровень заряда (%), время зарядки	синий	синий, светится равномерно

Экран «Активное ожидание зарядки» с отображением различных состояний каналов представлен на рис. 39.

_images/canal_status_variants.png — рис. 39 **Возможные варианты состояния канала**¶

В описании канала представлена информация о номере канала, типе разъема, графическое отображение типа разъема и состояния канала (см. рис. 40).

_images/canal_description.png — рис. 40 **Описание канала**¶

В зависимости от состояния канала его описание окрашено в определенный цвет (см. табл. 12).

Экран «Язык и помощь»¶

Служит для настройки языка отображаемой на экране информации. Вызов экрана осуществляется с помощью кнопки «Язык и помощь» с экранов «Активное ожидание зарядки» и «Состояния выбранного зарядного канала». Доступно несколько языков, выбор и применение настроек производится с помощью кнопок. Экран «Язык и помощь» представлен на рис. 41, назначение кнопок описано в табл. 13.

_images/screen_language.png — рис. 41 **Выбор языка интерфейса**¶

табл. 13 Назначение кнопок¶
Наименование	Графическое отображение
Кнопка «Назад»
Кнопка «Вверх»
Кнопка «Вниз»
Кнопка «Применить»

Экран «Состояния выбранного зарядного канала»¶

Предусмотрен для отображения детальной информации о текущем состоянии зарядного канала. Переход на него доступен с экрана «Активное ожидание» путем нажатия функциональной кнопки необходимого канала, а также с экрана «Приветствия» при подсоединении разъема к ТС. В зависимости от текущего состояния канала на экране доступна различная информация.

В случае, если разъем не подключен к ТС, отображается пользовательская подсказка «Подсоедините разъем к ТС» (см. рис. 42).

_images/connect_connector.png — рис. 42 **Экран «Состояния выбранного зарядного канала» при неподключенном разъеме»**¶

Если пользователь вставил разъем, но не осуществил авторизацию для старта зарядной сессии с помощью RFID-карты, на экране размещена подсказка «Поднесите карту» (см. рис. 43).

_images/hold_up_rfid_card.png — рис. 43 **Экран «Состояния выбранного зарядного канала» при вставленном разъеме в режиме с авторизацией**¶

При успешном сканировании RFID-карты на экране появляется сообщение «Карта принята. Идет авторизация» (см. рис. 44).

_images/authorization_is_underway.png — рис. 44 **Экран «Состояния выбранного зарядного канала» при принятой карте в режиме авторизации**¶

Если же RFID-карта повреждена либо уже используется для заряда другого канала, на экран выводятся сообщения об ошибках (см. рис. 45).

_images/used_and_invalid_cards.png — рис. 45 **Экран «Состояния выбранного зарядного канала» при прикладывании поврежденной или уже используемой карты**¶

При неплотном подключении разъема, появляется предупреждение «Внимание. Проверьте подключение разъема!» (см. рис. 46).

_images/check_connector.png — рис. 46 **Экран «Состояния выбранного зарядного канала» при неплотном подключении разъема**¶

На этапе процесса авторизации происходит согласование зарядной сессии с ТС и проверка изоляции кабеля, экран выглядит следующим образом:

_images/charging_preparation.png — рис. 47 **Экран «Состояния выбранного зарядного канала» при подготовке зарядки**¶

В случае успешного прохождения всех проверок начинается зарядная сессия, на экране доступна информация о времени зарядки, показатели мощности и энергии, уровень заряда батареи. Кнопка «Стоп» предназначена для принудительной остановки зарядной сессии в режиме без авторизации (см. рис. 48).

_images/charging_free.png — рис. 48 **Экран «Состояния выбранного зарядного канала» в процессе зарядки в режиме без авторизации**¶

В случае использования RFID-карты на экране размещена подсказка «Поднесите карту» для прекращения зарядки (см. рис. 49). При авторизации с помощью мобильного приложения, остановка зарядной сессии осуществляется в нем.

_images/charging_rfid.png — рис. 49 **Экран «Состояния выбранного зарядного канала» в процессе зарядки в режиме с авторизацией**¶

Зарядная сессия может быть приостановлена машиной либо зарядной станицей, например, по причине перенастройки ограничения мощности. На экране такое состояние зарядного канала отображено, как «Пауза» (см. рис. 50).

_images/pause.png — рис. 50 **Экран «Состояния выбранного зарядного канала» в «Паузе»**¶

В ситуации, когда зарядка завершена успешно, экран выглядит следующим образом:

_images/complete_success.png — рис. 51 **Экран «Состояния выбранного зарядного канала» при успешном завершении зарядки**¶

Дополнительные сведения о завершении зарядной сессии доступны в разделе «Детали». В зависимости от её успешности на экране отображаются следующие пиктограммы:

табл. 14 Пиктограммы раздела «Детали»¶
Наименование	Графическое отображение
Предупреждение
Ошибка
Ошибки отсутствуют

Пример экрана с одной из ошибок представлен на рис. 52.

_images/charging_session_interrupted.png — рис. 52 **Экран «Состояния выбранного зарядного канала» в состоянии прерванной зарядной сессии**¶

Web-интерфейс¶

Web-интерфейс контроллера управления зарядной станцией SEMC предназначен для настройки контроллера для работы в конкретной конфигурации зарядной станции, но также используется для мониторинга состояния зарядной станции в процессе работы, диагностики неисправностей, просмотра и скачивания журнала ошибок, обновления программного обеспечения, редактирования файлов конфигурации.

Доступ к web-интерфейсу и настройка Ethernet¶

Для доступа к web-интерфейсу необходимо подключить ПЭВМ и контроллер управления зарядной станцией SEMC в общую локальную сеть (напрямую соединить кабелем) и настроить Ethernet-интерфейс ПЭВМ на работу в заданной настройками контроллера подсети IPv4.

Важно

Настройка Ethernet-интерфейса ПЭВМ под управлением ОС Windows 10 осуществляется следующим образом:

Открыть раздел Параметры, используя поиск рядом с кнопкой Пуск.

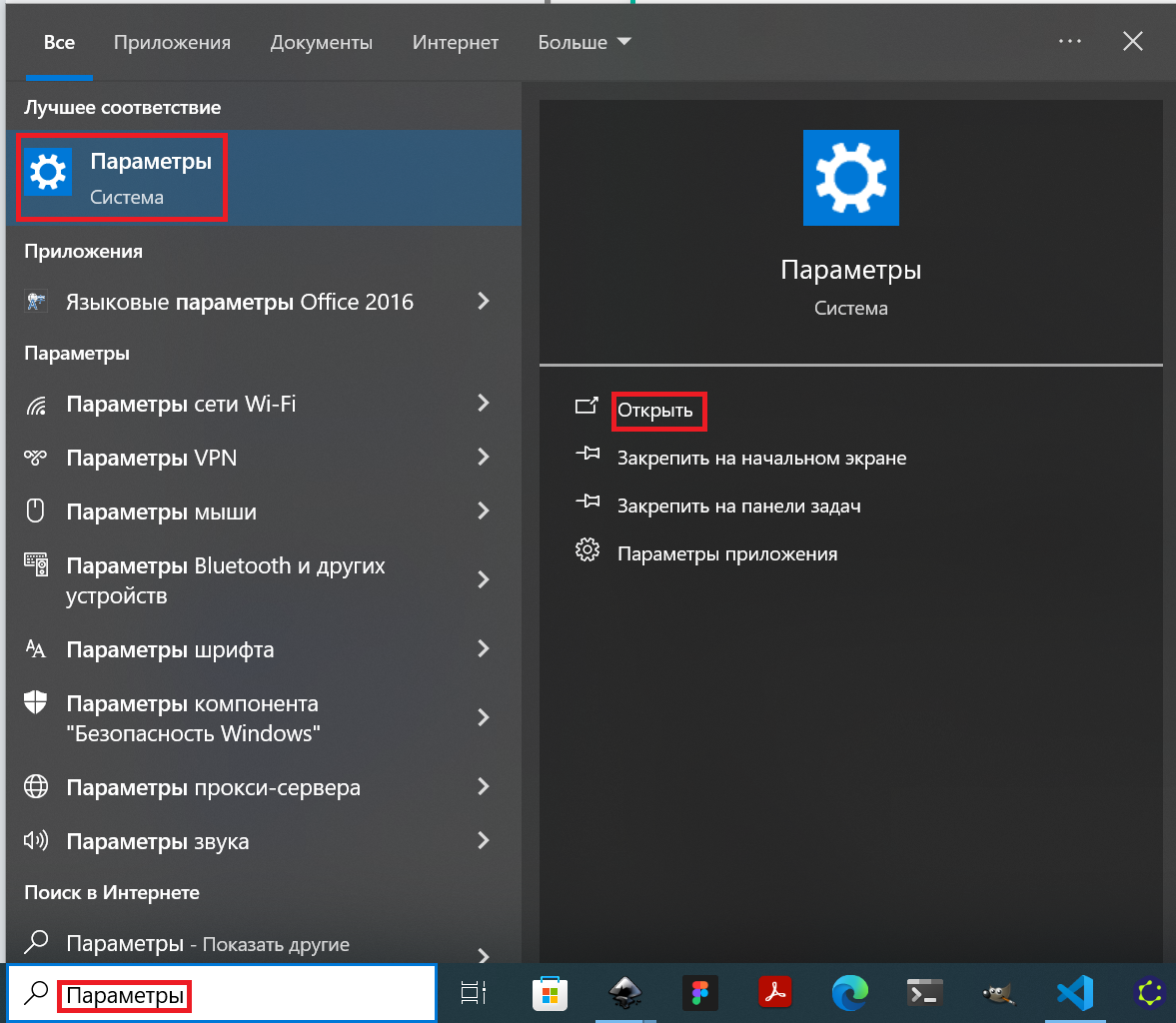

_images/parameters.png — рис. 53 **Раздел «Параметры»**¶

Перейти в подраздел Сеть и Интернет, и под заголовком Дополнительные сетевые параметры выбрать пункт Настройка параметров адаптера.

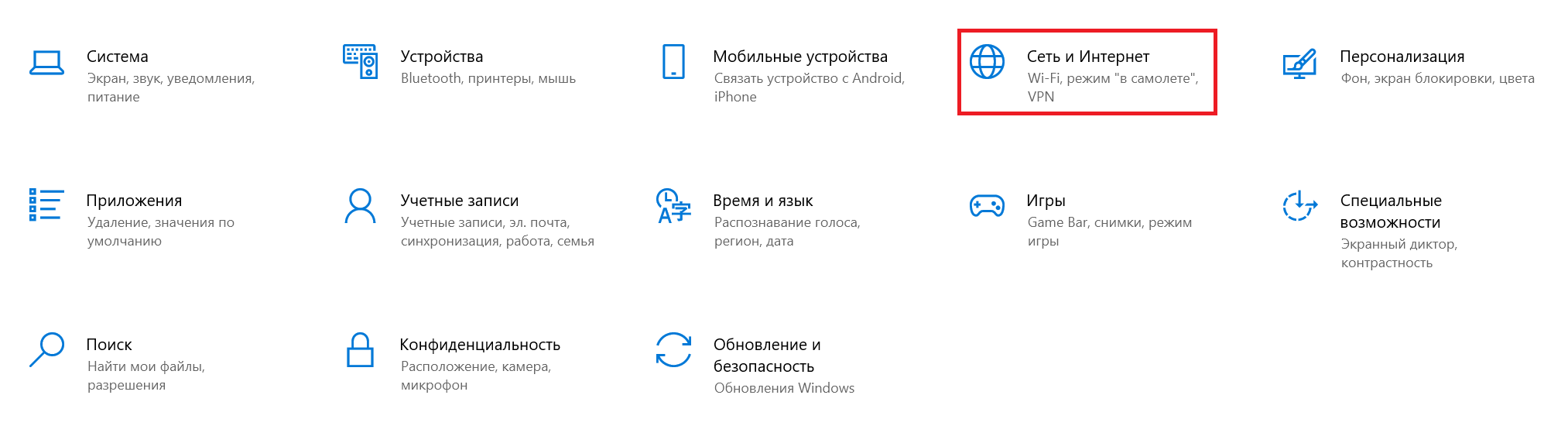

_images/network_and_internet.png — рис. 54 **Подраздел «Сеть и Интернет»**¶

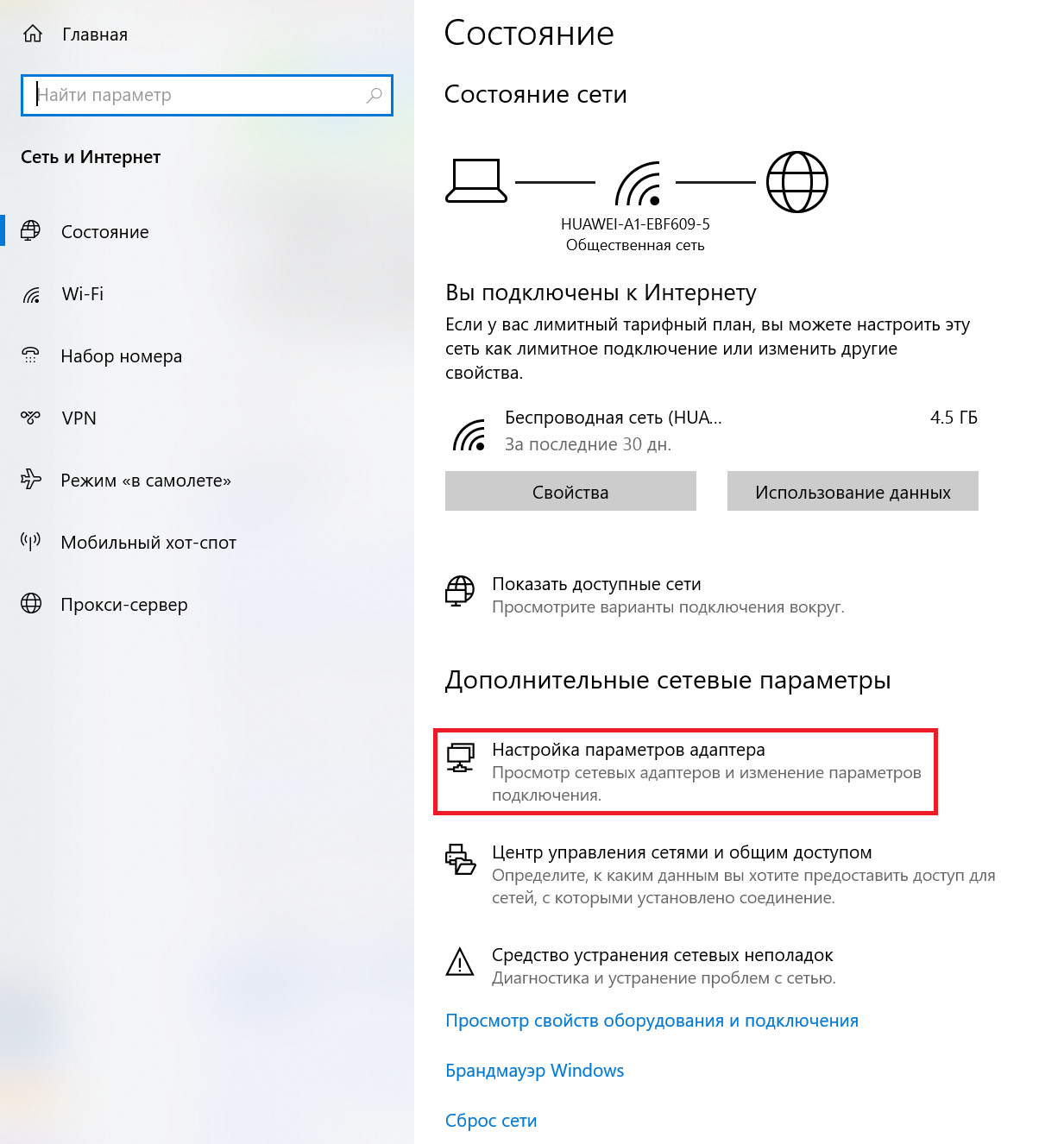

_images/adapter_settings.png — рис. 55 **Настройка параметров адаптера**¶

Из доступных сетевых подключений выбрать интерфейс Ethernet, к которму подключен контроллер, и открыть его Свойства.
На вкладке Сеть в списке Отмеченные компоменты используются этим подключением отметить компонент IP версии 4 (TCP/IPv4) и нажать кнопку Свойства.

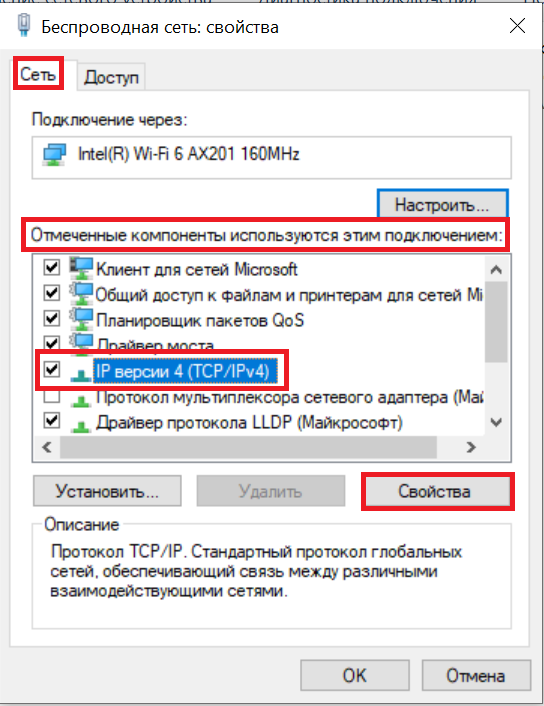

_images/ipv4.png — рис. 56 **Вкладка «Сеть»**¶

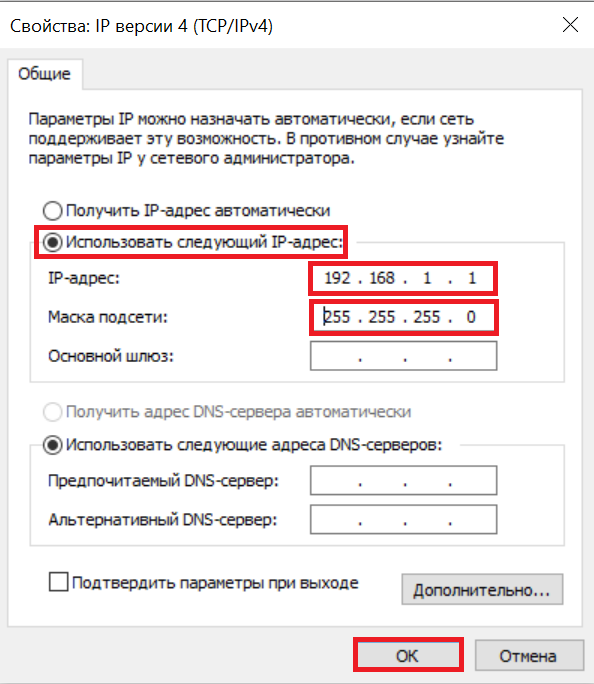

В открывшемся окне выбрать пункт Использовать следующий IP-адрес, далее ввести IP адрес 192.168.1.1, маску подсети 255.255.255.0, поле основной шлюз оставить пустым, нажать Ok. Поля, относящиеся к пункту про DNS-сервер, следует оставить незаполненными.

Открыть браузер и ввести IP адрес 192.168.1.16 в адресной строке для перехода на страницу web-интерфейса.

Для аппаратного перезапуска контроллера SEMC нажать и удерживать кнопку RESET.

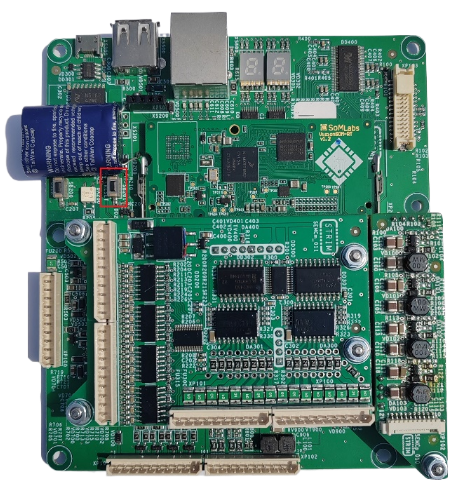

_images/semc_reset.png — рис. 57 **Кнопка аппаратного перезапуска**¶

Описание web-интерфейса¶

На странице web-интерфейса можно выполнять перезагрузку зарядной станции, настройку OCPP, обновление прошивки, просмотр и загрузку файлов логов, редактирование конфигурационных файлов.

Web-интерфейс состоит из следующих вкладок:

СТАТУС
НАСТРОЙКИ
- СИСТЕМА
- СЕТЬ
- ЭКРАН ОЖИДАНИЯ
- SMART CHARGING
ХРАНИЛИЩЕ
- ФАЙЛЫ
- ТРАНЗАКЦИИ
ПРОШИВКА

Перезагрузка зарядной станции¶

Подключиться к web-интерфейсу.
Открыть вкладку НАСТРОЙКИ и в выпадающем меню выбрать вкладку СИСТЕМА.

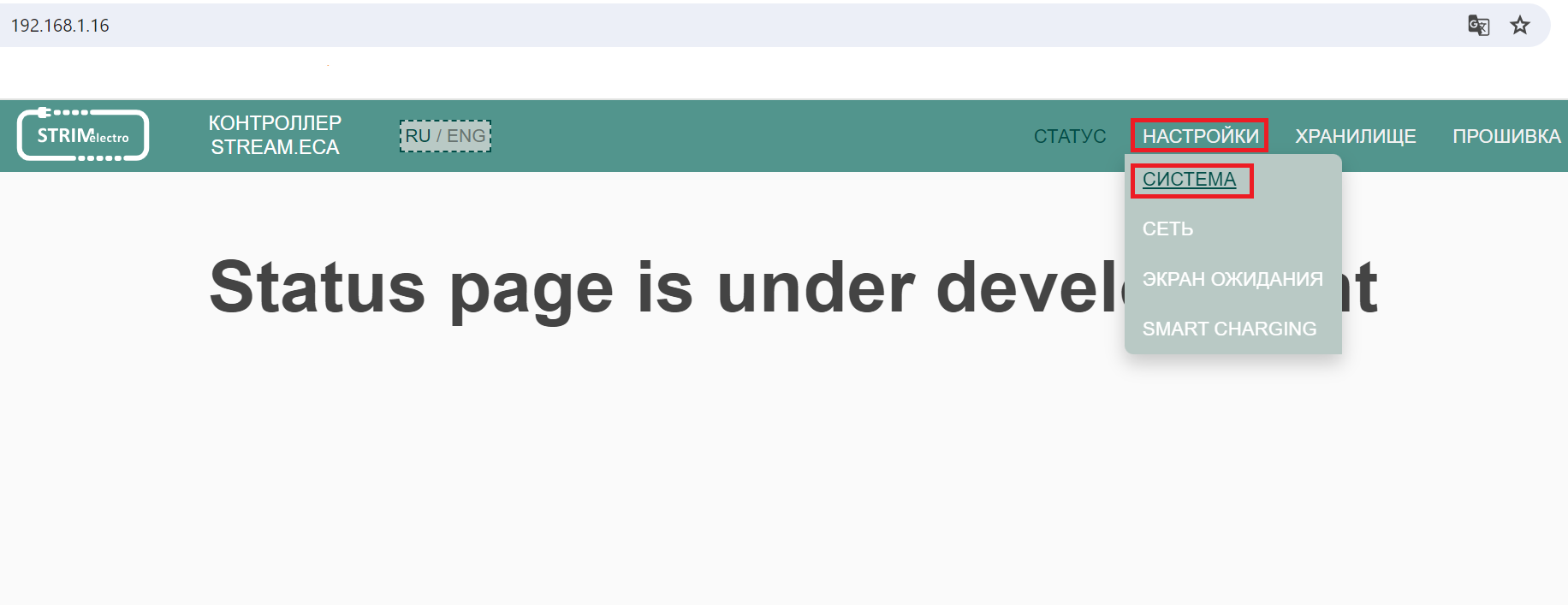

_images/settings_system.png — рис. 58 **Вкладка НАСТРОЙКИ**¶

Нажать кнопку Перезагрузка.

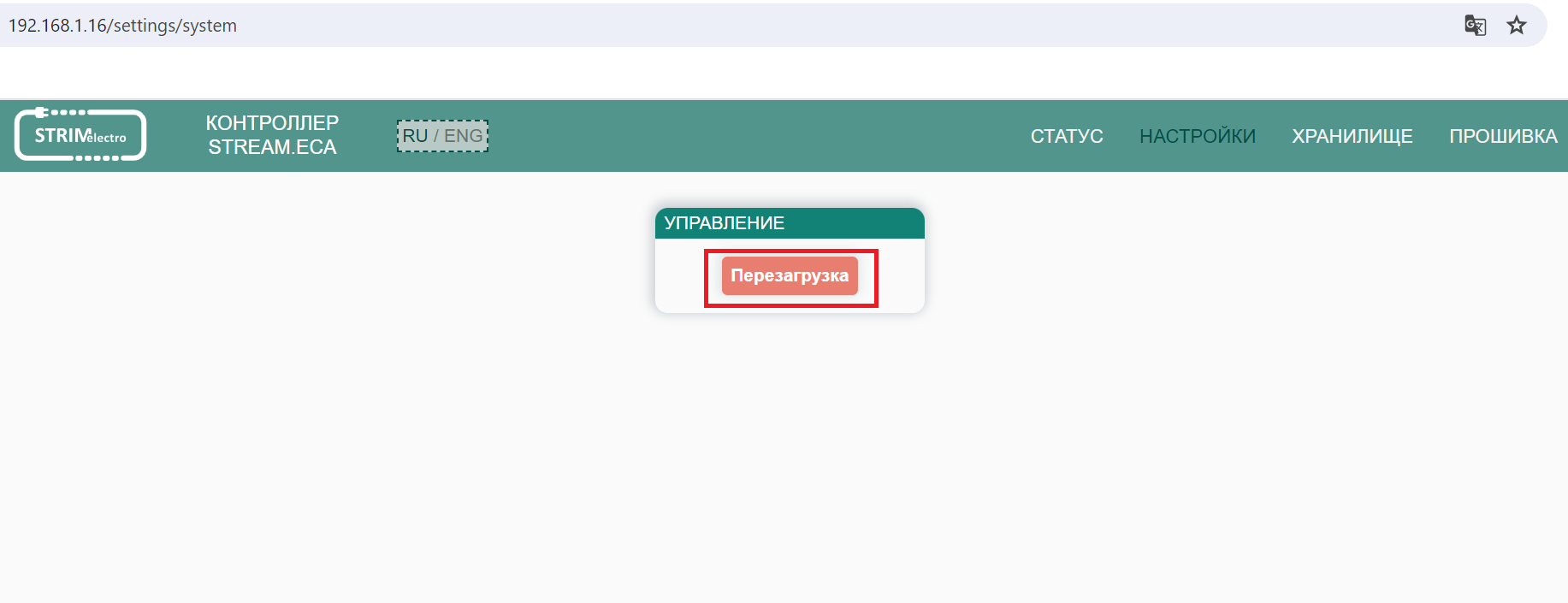

_images/reboot.png — рис. 59 **Кнопка Перезагрузка**¶

Нажать Ок в появившемся диалоговом окне Зарядная станция будет перезагружена, подтвердите действие.

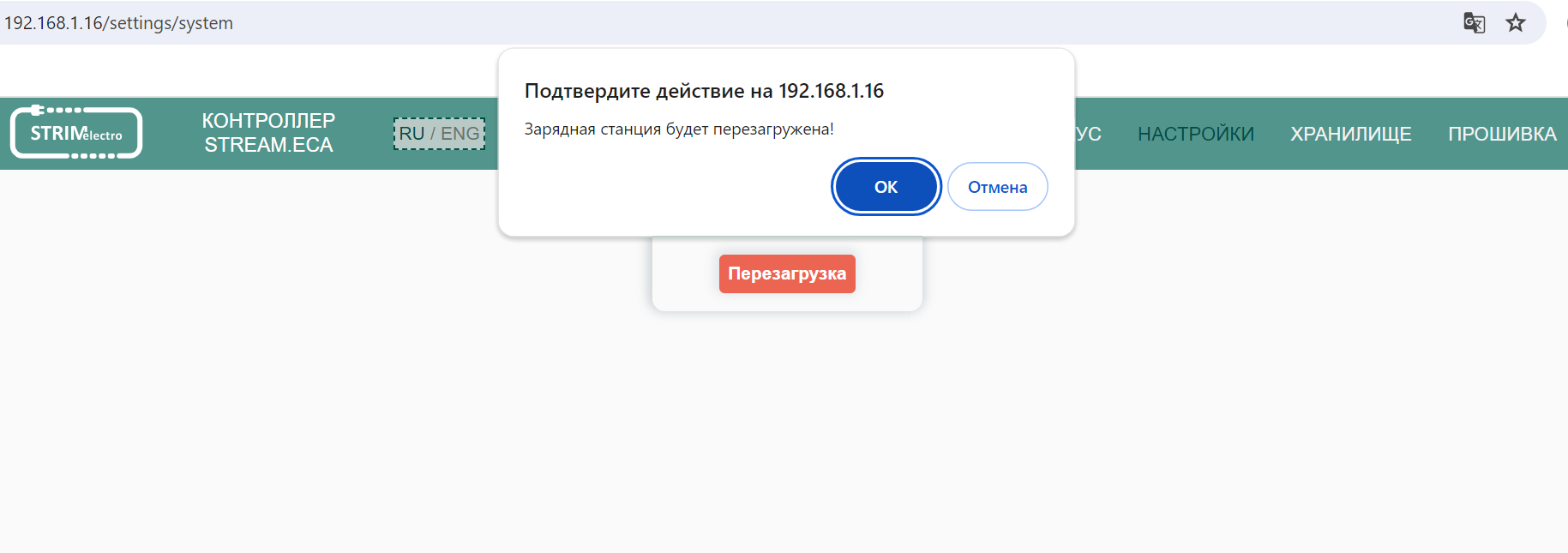

_images/reboot_confirm.png — рис. 60 **Подтверждение перезагрузки**¶

Подождать пару минут до завершения процесса перезагрузки.

Настройка OCPP¶

Выполнить подключение к сети интернет для работы OCPP.
Подключиться к web-интерфейсу.
Открыть вкладку НАСТРОЙКИ и в выпадающем меню выбрать вкладку СЕТЬ.

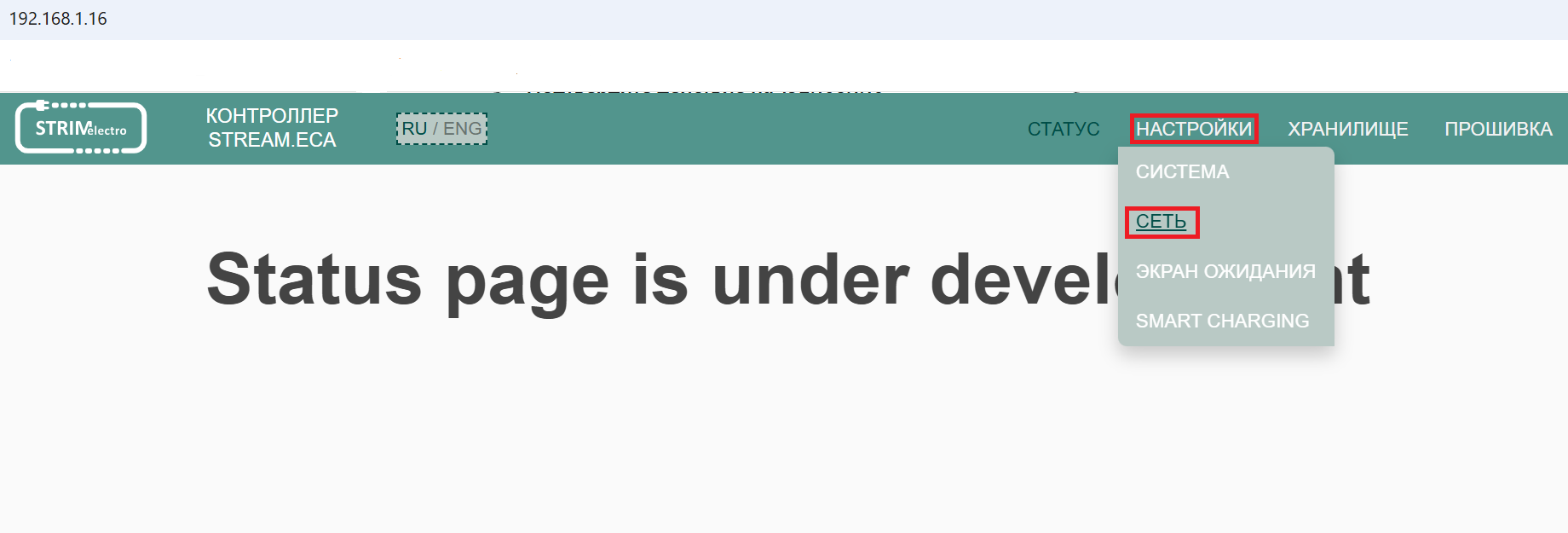

_images/network_ocpp.png — рис. 61 **Вкладка НАСТРОЙКИ**¶

Активировать режим работы по протоколу OCPP 1.6j, переместив бегунок в поле OCPP включён вправо.
Уточнить у оператора сети ЭЗС адрес подключения к OCPP серверу и ID станции.
Ввести адрес подключения и ID в поле OCPP Server.
Пример представлен на рис. 62, где
- ws:// – протокол,
- server.ocpp – адрес подключения к OCPP серверу,
- station-id – ID станции.
Нажать кнопку Сохранить.

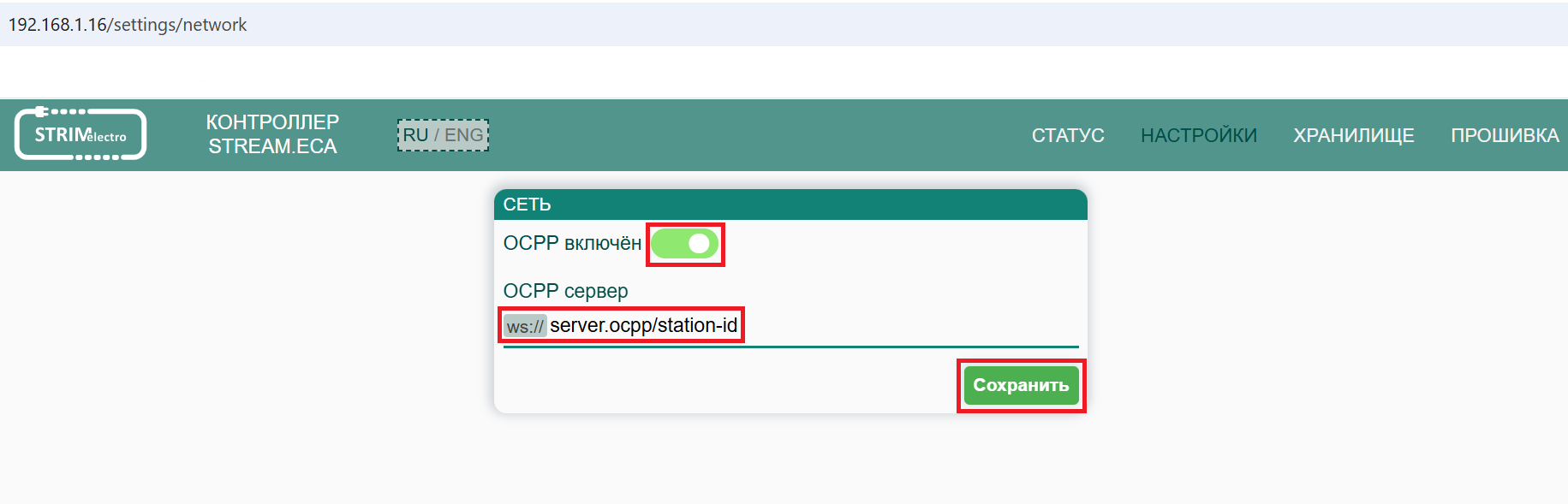

_images/ocpp_server.png — рис. 62 **Активация режима работы по протоколу OCPP 1.6j**¶

Осуществить перезагрузку зарядной станции для применения настроек

Обновление прошивки¶

Подключиться к web-интерфейсу.
Открыть вкладку ПРОШИВКА.

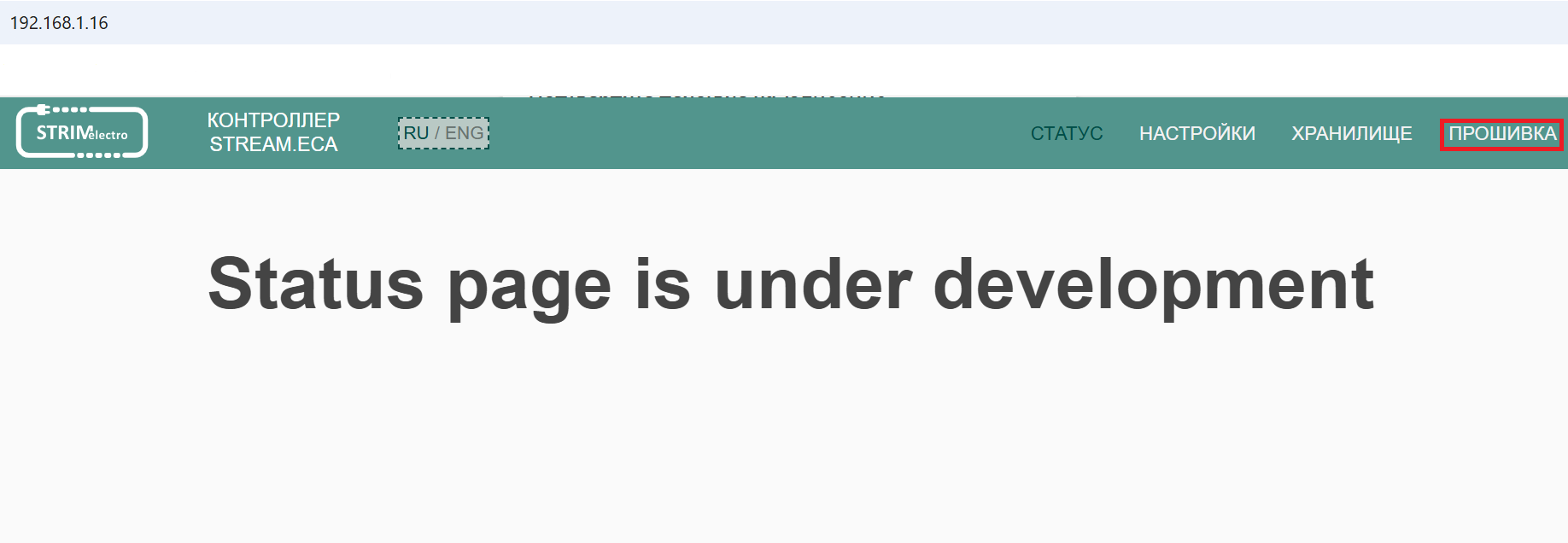

_images/firmware.png — рис. 63 **Вкладка ПРОШИВКА**¶

Перетащить файл прошивки в выделенную область на странице либо выбрать необходимый файл, нажав кнопку Выбрать файл.

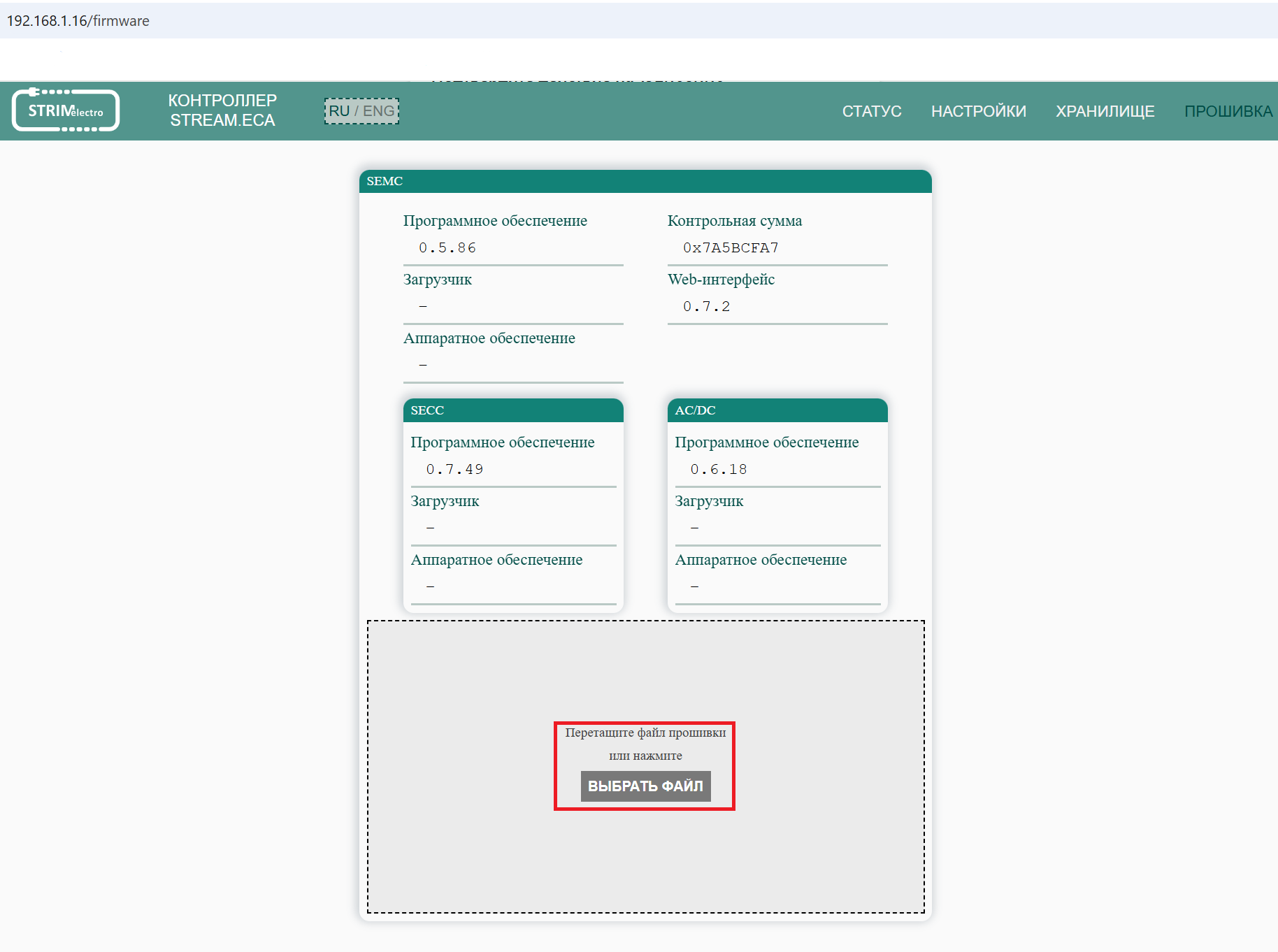

_images/firmware_choose_file.png — рис. 64 **Вкладка ПРОШИВКА**¶

Дождаться загрузки файла прошивки.
Нажать Ок в появившемся диалоговом окне Прошивка успешно закачена. Перезагрузить сейчас?.

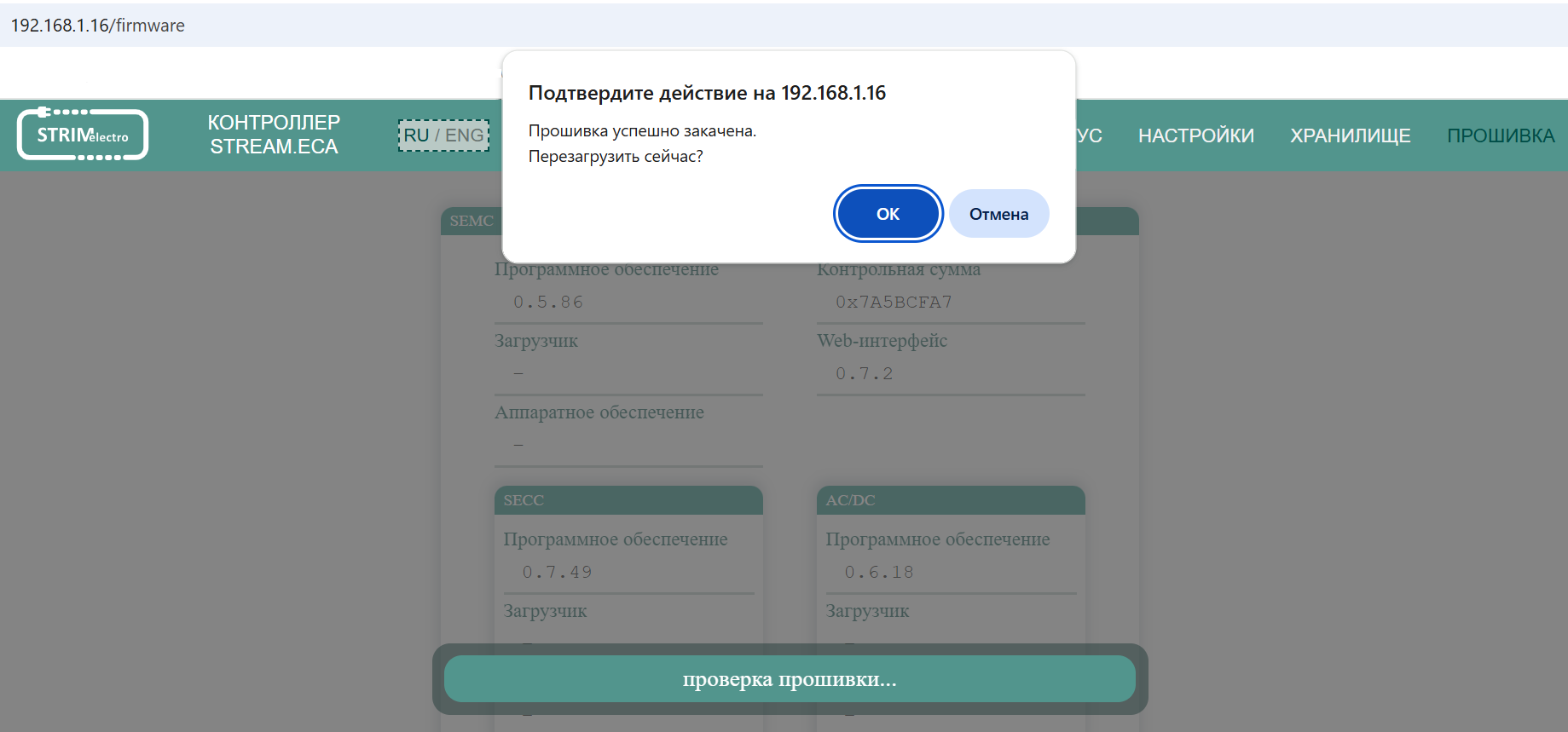

_images/firmware_downloaded.png — рис. 65 **Загрузка прошивки**¶

Подождать пару минут до завершения процесса обновления.
Нажать Ок в появившемся диалоговом окне Перезагрузить web-интерфейс?.

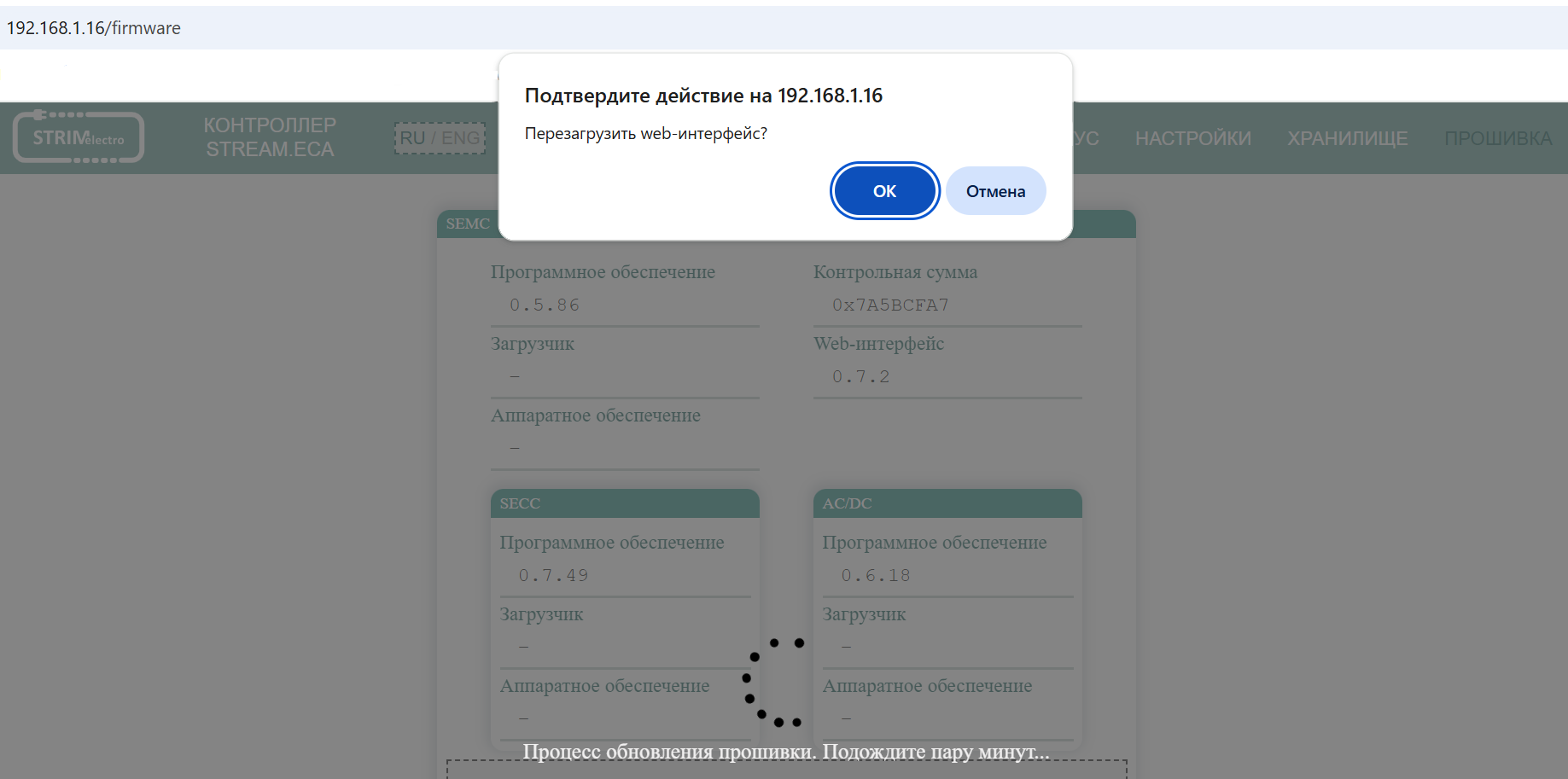

_images/reset_web_interface.png — рис. 66 **Перезагрузка web-интерфейса**¶

Просмотр и скачивание логов¶

Подключиться к web-интерфейсу.
Открыть вкладку ХРАНИЛИЩЕ и в выпадающем меню выбрать вкладку ФАЙЛЫ.

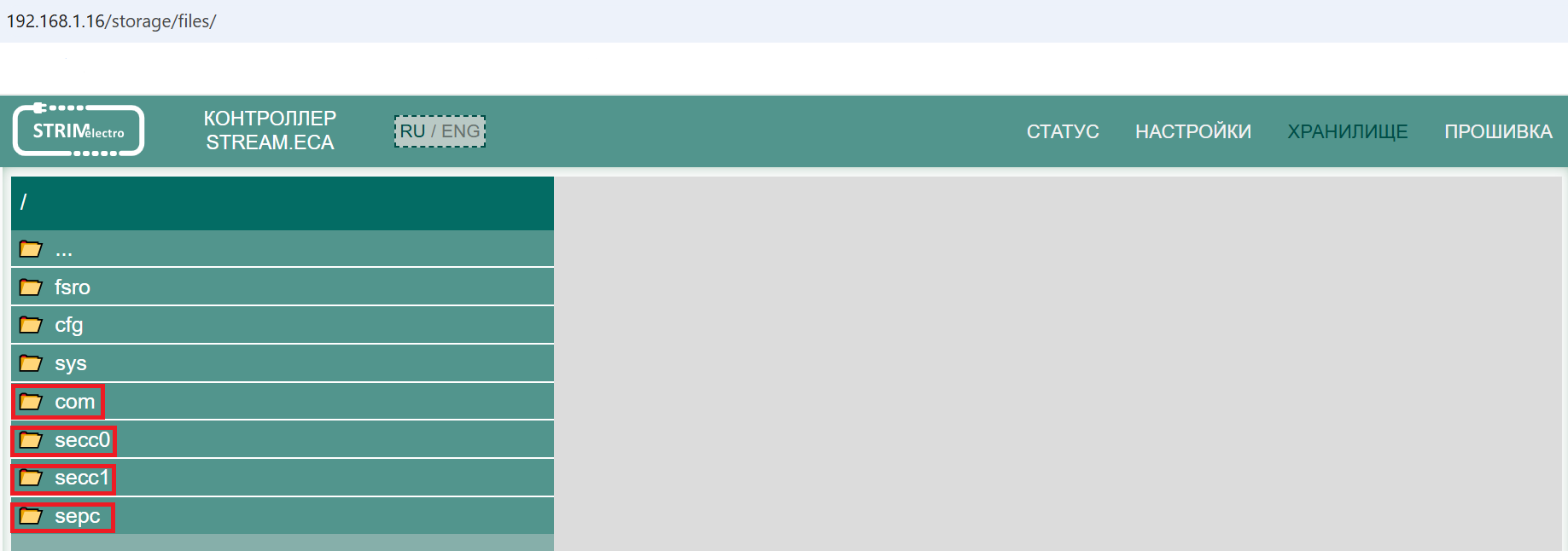

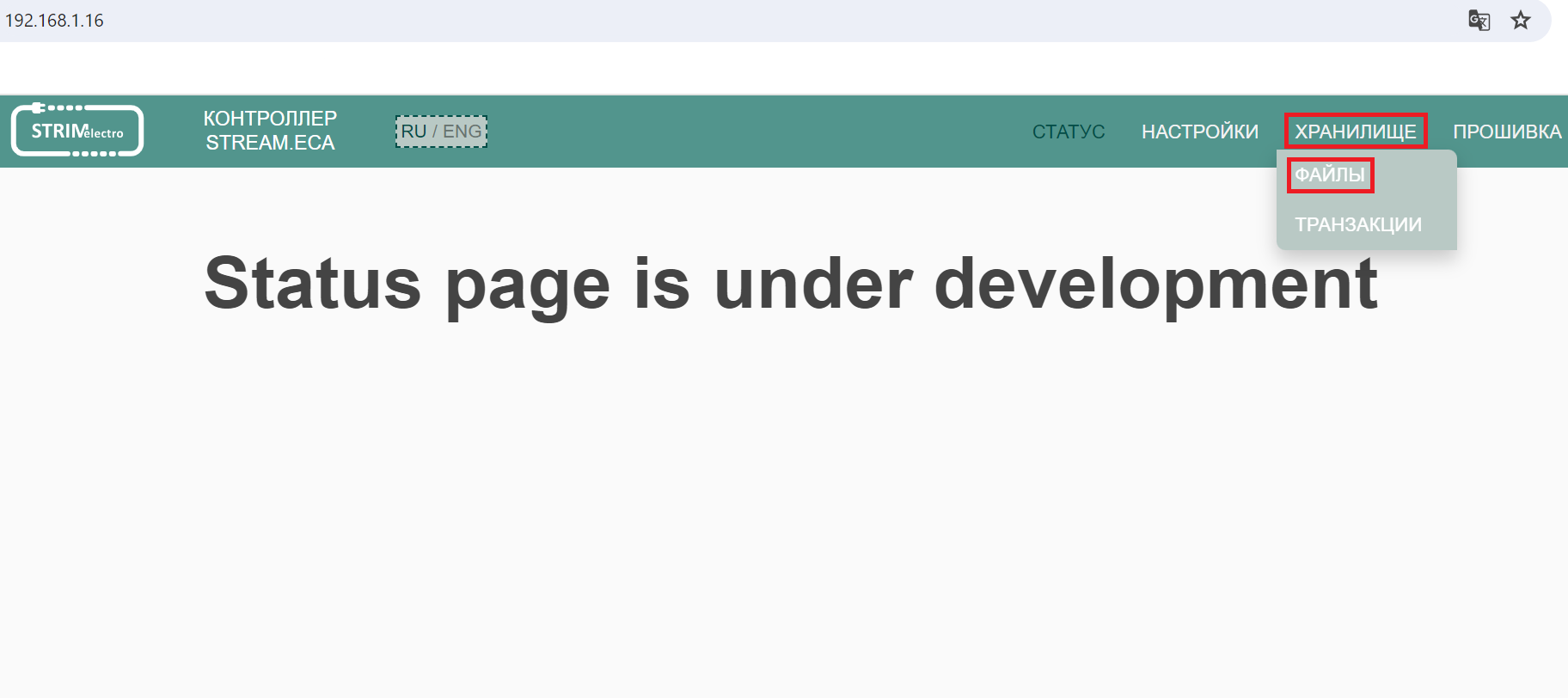

_images/files.png — рис. 67 **Вкладка ХРАНИЛИЩЕ**¶

Журнал ошибок контроллера SEMC расположен в папке com/logs.
Журнал ошибок контроллера SEPC расположен в папке sepc/com/logs.
Журналы ошибок контроллеров SEСC расположены в папках seсc0/com/logs и secc1/com/logs.

_images/logs.png — рис. 68 **Папки с логами**¶

Нажать на файл с логами для его просмотра.
Нажать на пиктограмму download справа от файла для его скачивания.

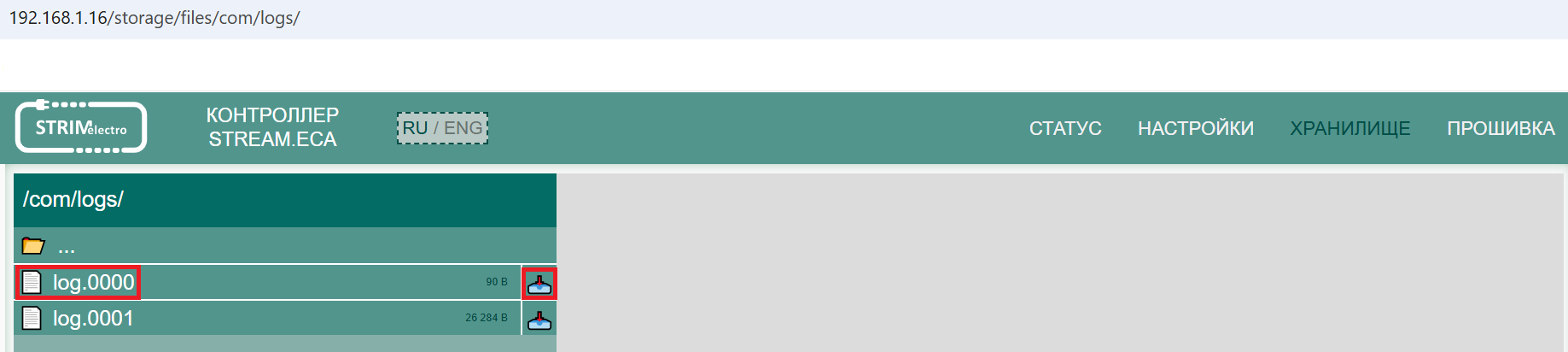

_images/logs_view.png — рис. 69 **Файлы с логами**¶

Просмотр и редактирование файлов¶

Подключиться к web-интерфейсу.
Открыть вкладку ХРАНИЛИЩЕ и в выпадающем меню выбрать вкладку ФАЙЛЫ.

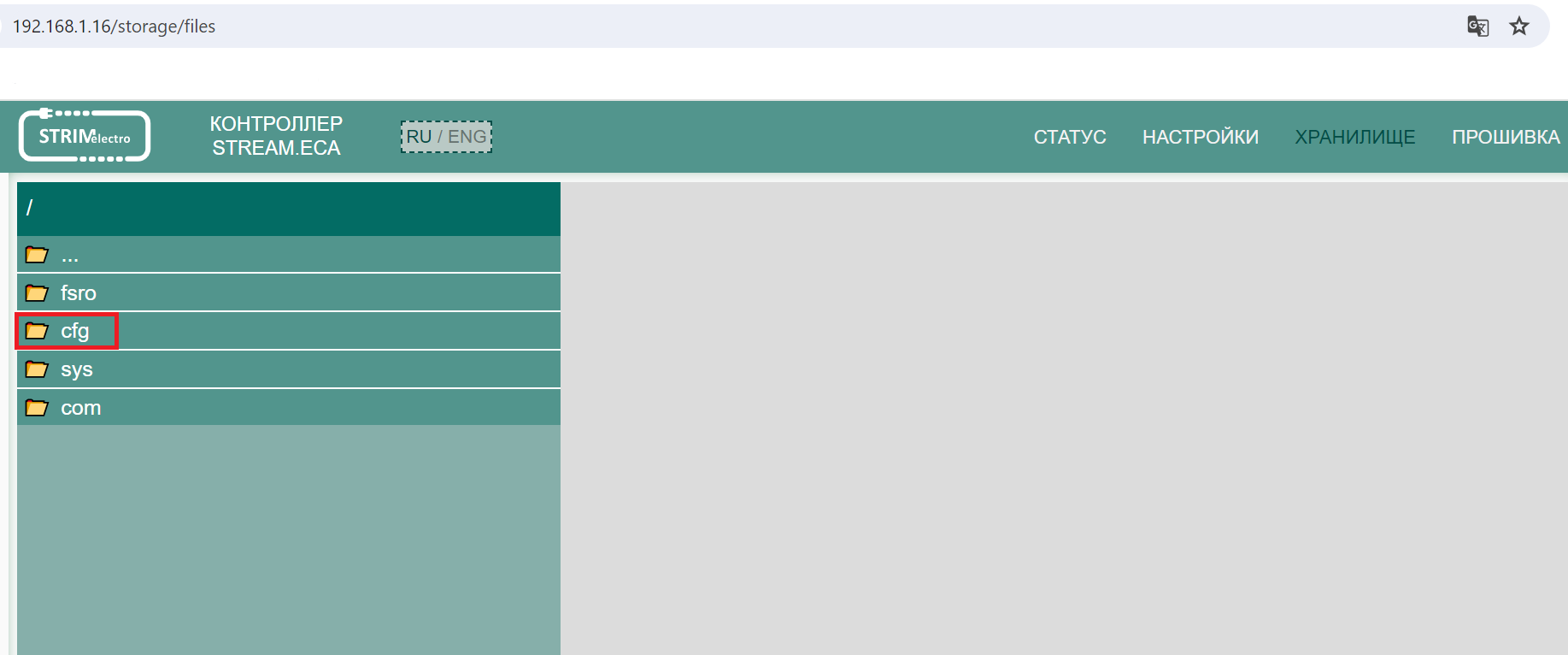

Перейти в папку, где расположен файл, который необходимо отредактировать (например, папка cfg с файлами конфигурации).

_images/cfg.png — рис. 71 **Папка cfg**¶

Нажать на файл для его просмотра.

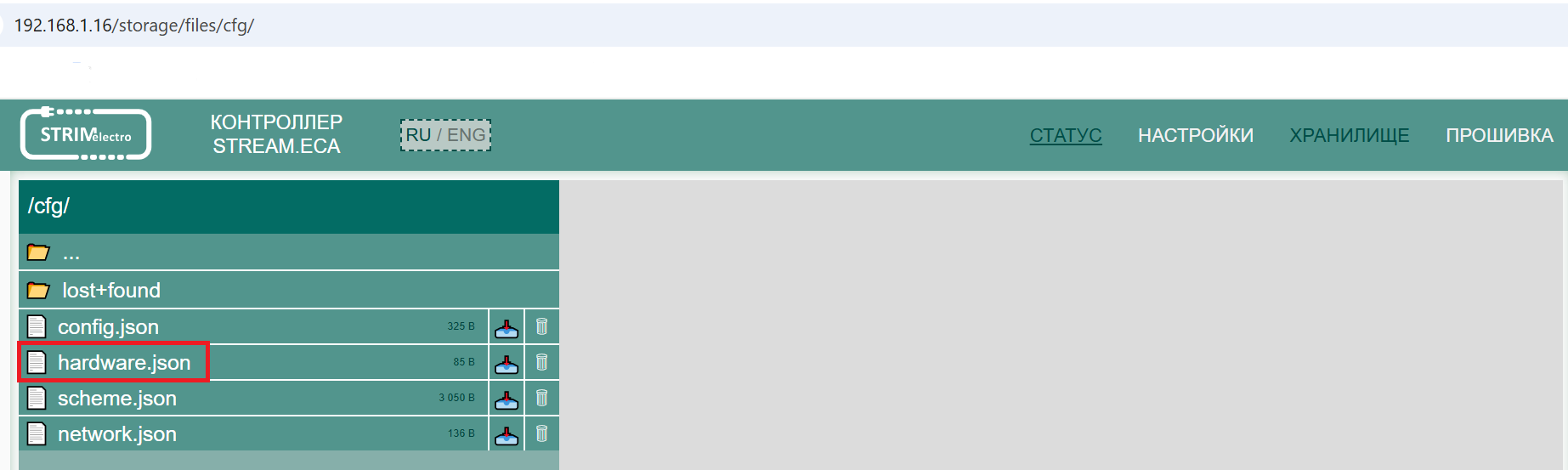

_images/file_pick.png — рис. 72 **Выбор файлов**¶

Нажать на пиктограмму edit в меню, расположенном над открывшимся файлом.

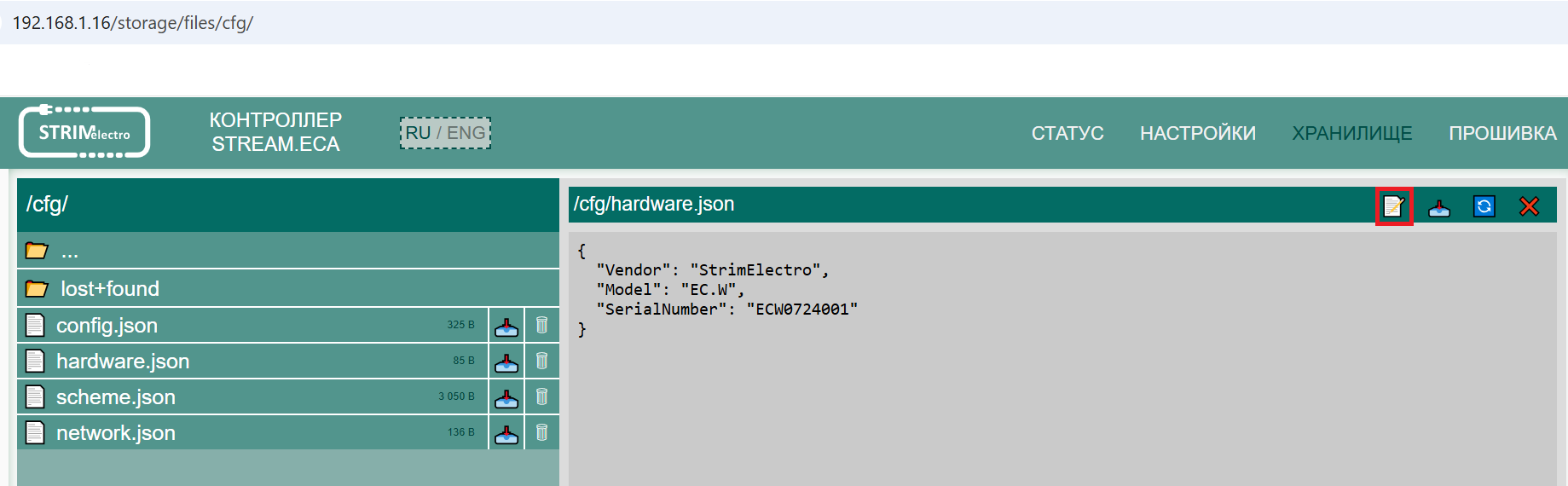

_images/file_edit.png — рис. 73 **Редактирование файлов**¶

Отредактировать файл.
Нажать на пиктограмму save для сохранения внесенных изменений.

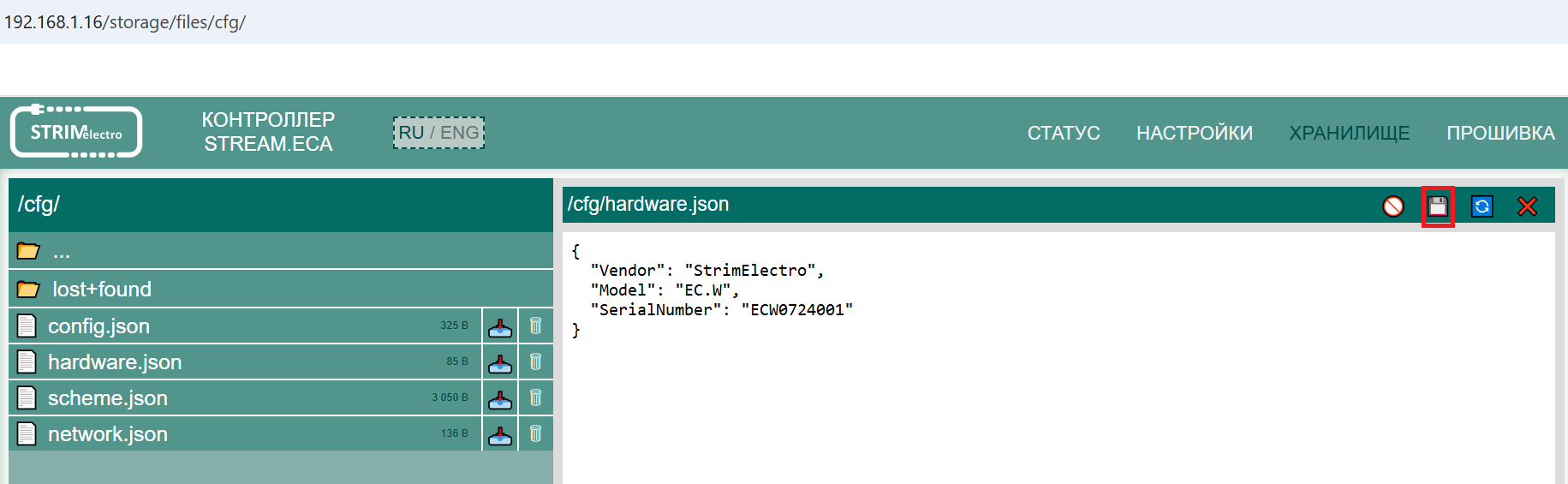

_images/file_save.png — рис. 74 **Сохранение файлов**¶

Осуществить перезагрузку зарядной станции для применения настроек после внесения всех изменений во всех необходимых файлах.

Режимы авторизации и OCPP¶

Использование зарядных станций без авторизации¶

В режиме без авторизации зарядные станции обеспечивают подачу электроэнергии сразу после подключения ТС. Остановка процесса зарядки осуществляется путем отключения транспортного средства. Для активации режима без авторизации необходимо запретить работу протокола OCPP 1.6j (обычно запрет установлен по умолчанию).

Настройка режима работы без авторизации:

Подключиться к web-интерфейсу.
Открыть вкладку НАСТРОЙКИ и в выпадающем меню выбрать вкладку СЕТЬ.

Запретить режим работы по протоколу OCPP 1.6j, переместив бегунок в поле OCPP включен влево.

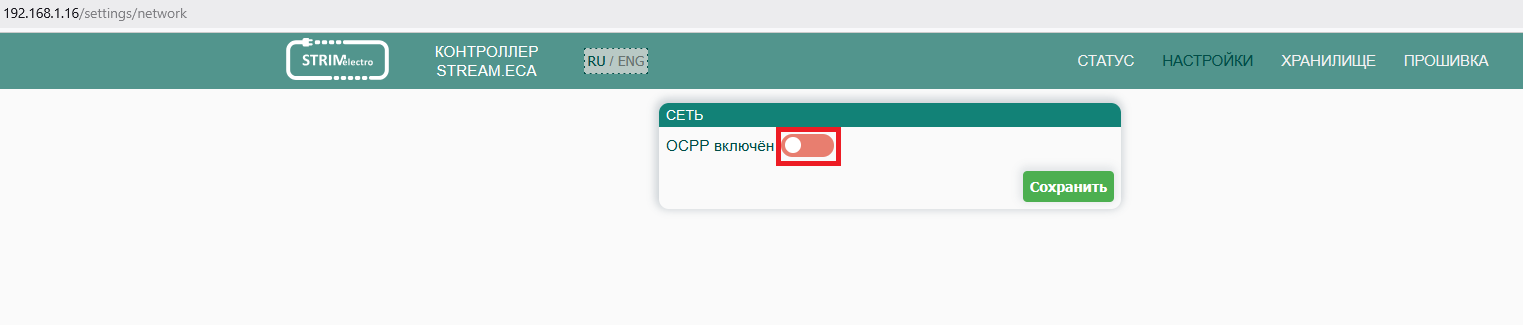

_images/ocpp_deactivation.png — рис. 76 **Запрет режима работы по протоколу OCPP 1.6j**¶

Нажать кнопку Сохранить.
Осуществить перезагрузку зарядной станции для применения настроек

Авторизация по локальному списку RFID-карт¶

В данном режиме для запуска и остановки процесса зарядки необходимо поднести RFID-карту, ID которой зарегистрирован в локальной базе данных устройства, к считывателю на лицевой панели.

Работа по протоколу OCPP 1.6j¶

В данном режиме авторизация пользователей, а также учет электроэнергии и контроль процесса зарядки осуществляются центральным сервером, взаимодействие с которым происходит согласно протоколу OCPP 1.6j. Таким образом, для авторизации пользователя может использоваться как RFID-карта, так и средства удаленного управления со стороны центрального сервера, например, приложения для мобильных устройств.

Примечание

поддерживается только протокол OCPP 1.6j;
поддерживается только незашифрованное соединение (ws://).

Для активации режима работы по протоколу OCPP 1.6j необходимо разрешить работу протокола. Подробнее в Настройка OCPP.

Подключение к сети интернет для работы OCPP¶

Подключение выполняется через встраиваемый в зарядную станцию роутер, выполняющий роль шлюза (см. рис. 77). Контроллер SEMC подключается непосредственно к разъему LAN роутера. Настройки по умолчанию контроллера SEMC и роутера обеспечивают корректную работу локальной вычислительной сети из этих двух узлов. При необходимости настройки могут быть изменены. Для подключения роутера к сети Интернет необходимо выполнить настройку внешнего интерфейса (WAN) роутера, в качестве которого может выступать как разъем Ethernet, так и Wi-Fi, или модем 4G.

_images/network_2.svg — рис. 77 **Подключение через встраиваемый роутер**¶

При наличии подключения к сети Интернет и включенном переключателе OCPP Enable в web-интефейсе зарядная станция подключится к OCPP-серверу, указанному в поле OCPP Server.

Сценарии зарядных сессий¶

В режиме без авторизации¶

Перед началом зарядки удостоверьтесь, что зарядная станция находится в исправном состоянии. Цвет индикации - зеленый, светится равномерно.
Подсоедините свободный коннектор зарядного кабеля c требуемым для зарядки разъемом к зарядному порту транспортного средства.
Старт зарядной сессии начнется автоматически. Информация о процессе зарядки отобразится на экране (см. рис. 48). Цвет индикации - синий, светится равномерно.
При полном заряде батареи зарядная сессия будет автоматически завершена (см. рис. 51). Цвет индикации - синий, мигает. Для принудительного завершения процесса нажмите кнопку «СТОП».
Отсоедините коннектор зарядного кабеля от розетки транспортного средства и установите его в держатель на корпусе зарядной станции.

В режиме авторизации¶

Авторизация доступна по протоколу OCPP 1.6j с использованием RFID-карт или мобильных приложений.

Перед началом зарядки удостоверьтесь, что зарядная станция находится в исправном состоянии. Цвет индикации - зеленый, светится равномерно.
Доступно два варианта старта зарядной сессии.
Первый вариант: подсоедините свободный коннектор зарядного кабеля c требуемым для зарядки разъемом к зарядному порту транспортного средства, поднесите RFID-карту к считывателю на лицевой панели станции для начала процесса зарядки либо начните зарядку с помощью мобильного приложения.
Второй вариант: выберите свободный канал, который будет использован для зарядки ТС, для этого нажмите кнопку под экраном устройства, соответствующую выбранному каналу. Поднесите RFID-карту к считывателю на лицевой панели станции для начала процесса зарядки либо начните зарядку с помощью мобильного приложения. Подсоедините свободный коннектор зарядного кабеля c требуемым для зарядки разъемом к зарядному порту транспортного средства.
В случае успешного прохождения всех проверок начнется зарядная сессия (см. рис. 49). Цвет индикации - синий, светится равномерно.
При полном заряде батареи зарядная сессия будет автоматически завершена. Цвет индикации - синий, мигает. Для принудительного завершения процесса поднесите RFID-карту к считывателю либо остановите зарядную сессию в мобильном приложении.
Отсоедините коннектор зарядного кабеля от розетки транспортного средства и установите его в держатель на корпусе зарядной станции.
