Установка и подключение зарядных станций ЕС.B

Опасно

Пренебрежение приведенными ниже указаниями может привести к летальному исходу или травмам!

  • Установка и подключение зарядных станций должна осуществляться квалифицированным персоналом, имеющим группу по электробезопасности не ниже III.

  • Некорректная установка и настройка зарядных станций может спровоцировать как повреждение зарядной станции, так и аккумулятора электромобиля.

  • Запрещается установка и эксплуатация зарядных станций вблизи взрывоопасных, легковоспламеняющихся материалов, химикатов и агрессивных веществ, горючих материалов и химикатов.

  • Водопроводные и электрические коммуникации должны отсутствовать в зоне размещения зарядных станций.

  • Подключение зарядных станций осуществляется при отсутствии напряжения в электросети.

Внимание

  • В связи с возможным нарушением правил транспортировки, после монтажа зарядной станции следует проверить затяжку всех контактных резьбовых соединений по табл. 12.

  • Станция имеет систему контроля целостности заземляющих устройств, которая прерывает подачу питания на электромобиль при нарушении цепи заземления (согласно ТКП 181-2023 ПТЭ). Максимально допустимое сопротивление заземляющего устройства должно быть не более 4 Ом (для электроустановок напряжением до 1000 В). Необходимо проводить регулярные проверки состояния заземляющих устройств, включая проверку коррозионного состояния заземлителей. Неправильно выполненное заземление может привести к отказам в работе зарядной станции и электромобиля, а также поражению электрическим током пользователей.

Подготовка участка для монтажа

  1. Обеспечить минимальное расстояние до близлежащих объектов, необходимое для эксплуатации и технического обслуживания. Рекомендуемые минимальные расстояния показаны на рис. 20.

../_images/installspace_ecb.png

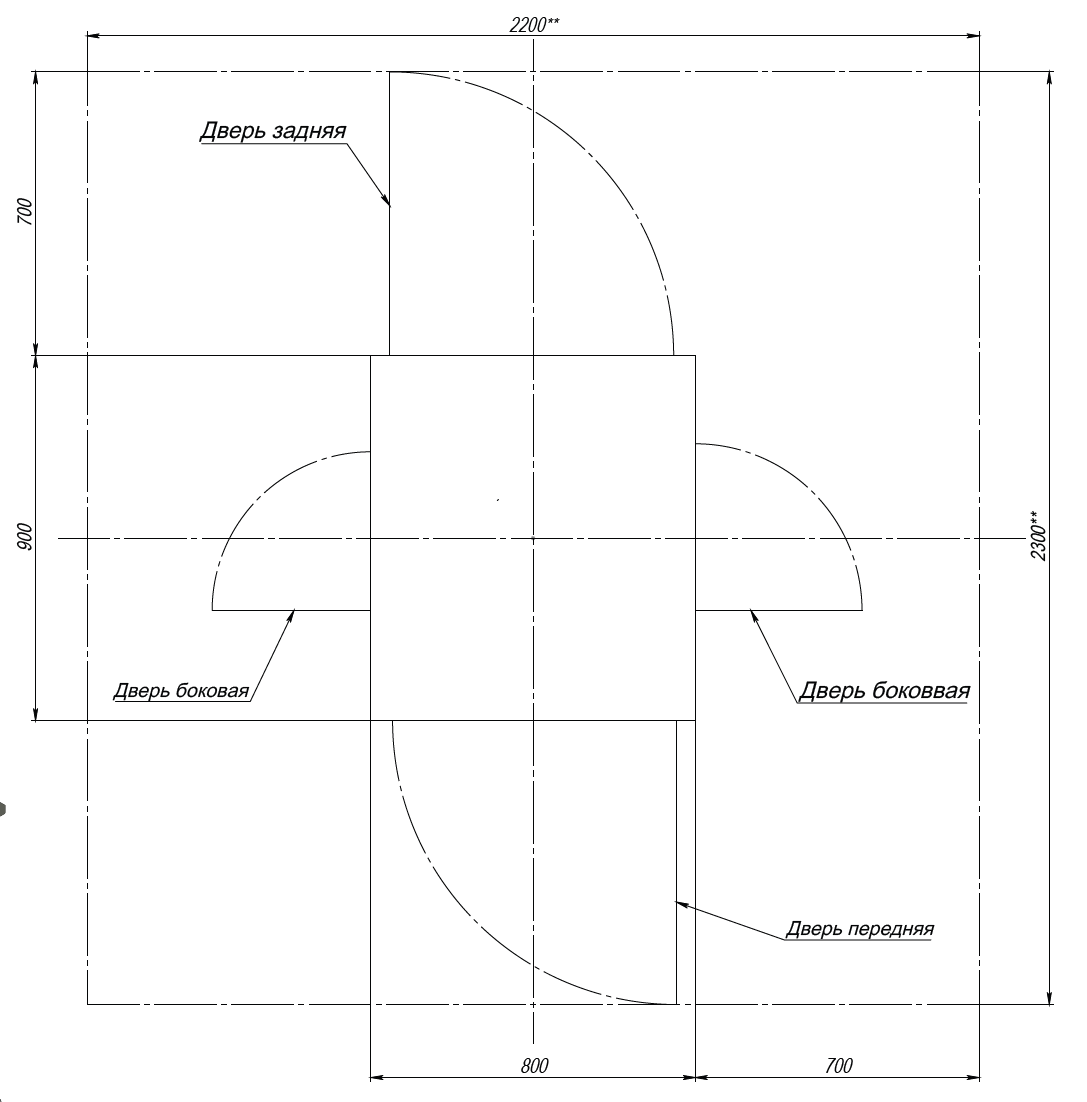

рис. 20 Рекомендуемые минимальные расстояния для установки ЗС EC.B

  1. Установить «Каркас монтажный», который входит в комплект поставки.

2.1. Собрать «Каркас монтажный» в соответствии с рис. 21. Он состоит из:

  • поз. 1 – шпилька М16х500 – 6 шт;

  • поз. 2 – гайка М16 – 24 шт;

  • поз. 3 – шайба широкая 17 – 6 шт;

  • поз. 4 – Пластина фундамента СТРМ.124.14.99.001 – 2 шт.

../_images/montkit_ecb.png

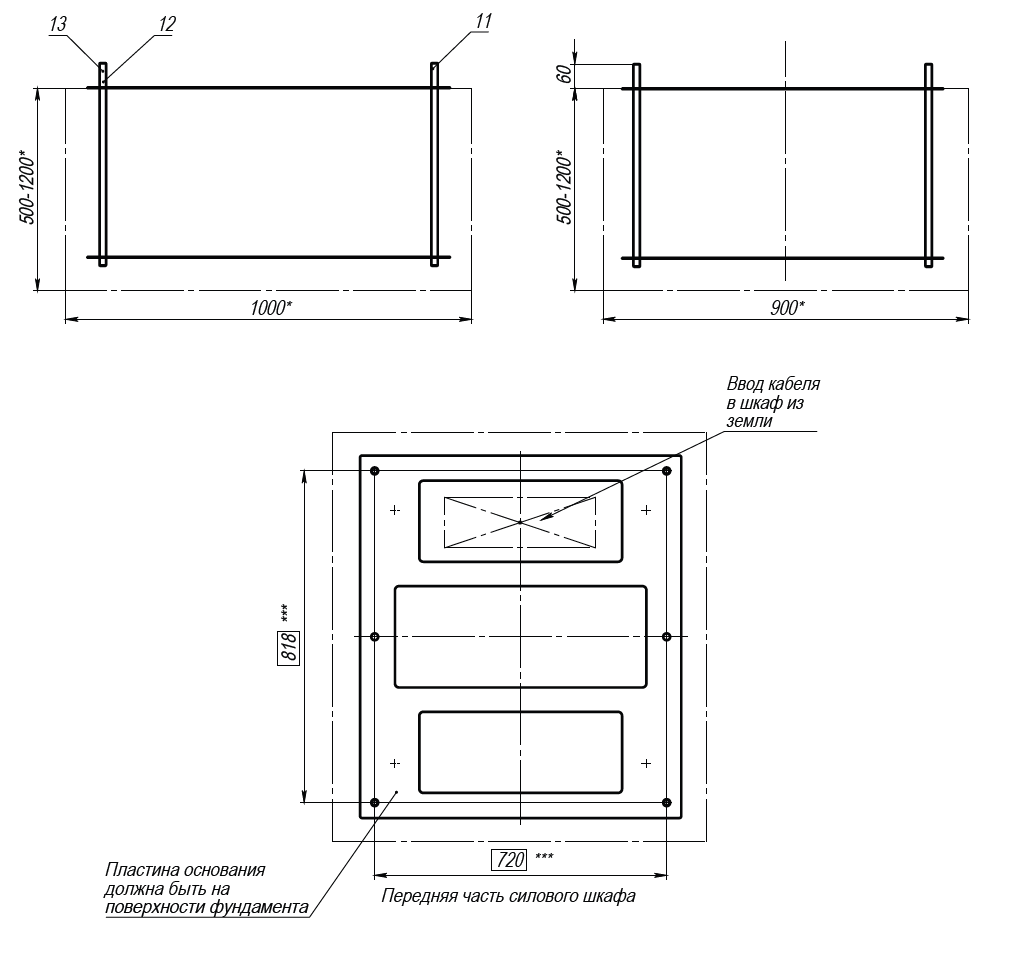

рис. 21 Каркас монтажный

  1. Рекомендуемые размеры для ямы — 1000х900х500 мм (глубина ямы 500-1200 мм в зависимости от степени промерзарния грунта).

3.1. Перед заливкой бетона произвести песчаную подсыпку и утрамбовать её таким образом, чтобы после установки каркаса в яму, пластина основания (СТРМ.124.14.99.001) находилась над поверхностью земли.

3.2. Обеспечить вывод кабелей в гофрированной трубе: силовой кабель — обязательно, кабель Ethernet — при наличии такой необходимости. Длина выступающей части кабелей над уровнем земли должна быть не менее 1200 мм.

3.3. Залить яму бетоном до уровня земли. Рекомендуемая марка бетона для заливки фундамента — М250.

3.4. Если отсутствует возможность заливки фундамента и поверхность для установки зарядной станции окончательно сформирована (уложена плитка, залито бетонное основание, уложено асфальтное покрытие), следует использовать пластину основания СТРМ.124.14.99.001. При помощи перфоратора со сверлом диаметром 16 мм просверлить отверстия глубиной 400 мм. Используя химический анкер, забить шпильки в отверстия.

3.5. После полного застывания бетона либо химического анкера, открутить верхние гайки от шпилек и снять шайбы.

Подключение к электрической сети

EC.B 80-120 кВт

  1. Подключение осуществлять по схеме в соответствии с рис. 22.

  2. Питающие провода - медные с многопроволочными жилами опрессовать наконечниками НШВИ. Сечение питающих проводов не должно превышать 150 мм2 (максимально допустимое сечение проходных силовых клемм).

  3. Подвод питания допускается производить как кабелем, там и отдельными проводами. Допускается подключение подводящего провода PE на главную заземляющую (PE) шину станции, а не на проходную силовую вводную клемму. Запас вводного питающего кабеля при вводе из земли в станцию должен составлять не менее 1,2 м.

../_images/connection_charging_station_80-160.png

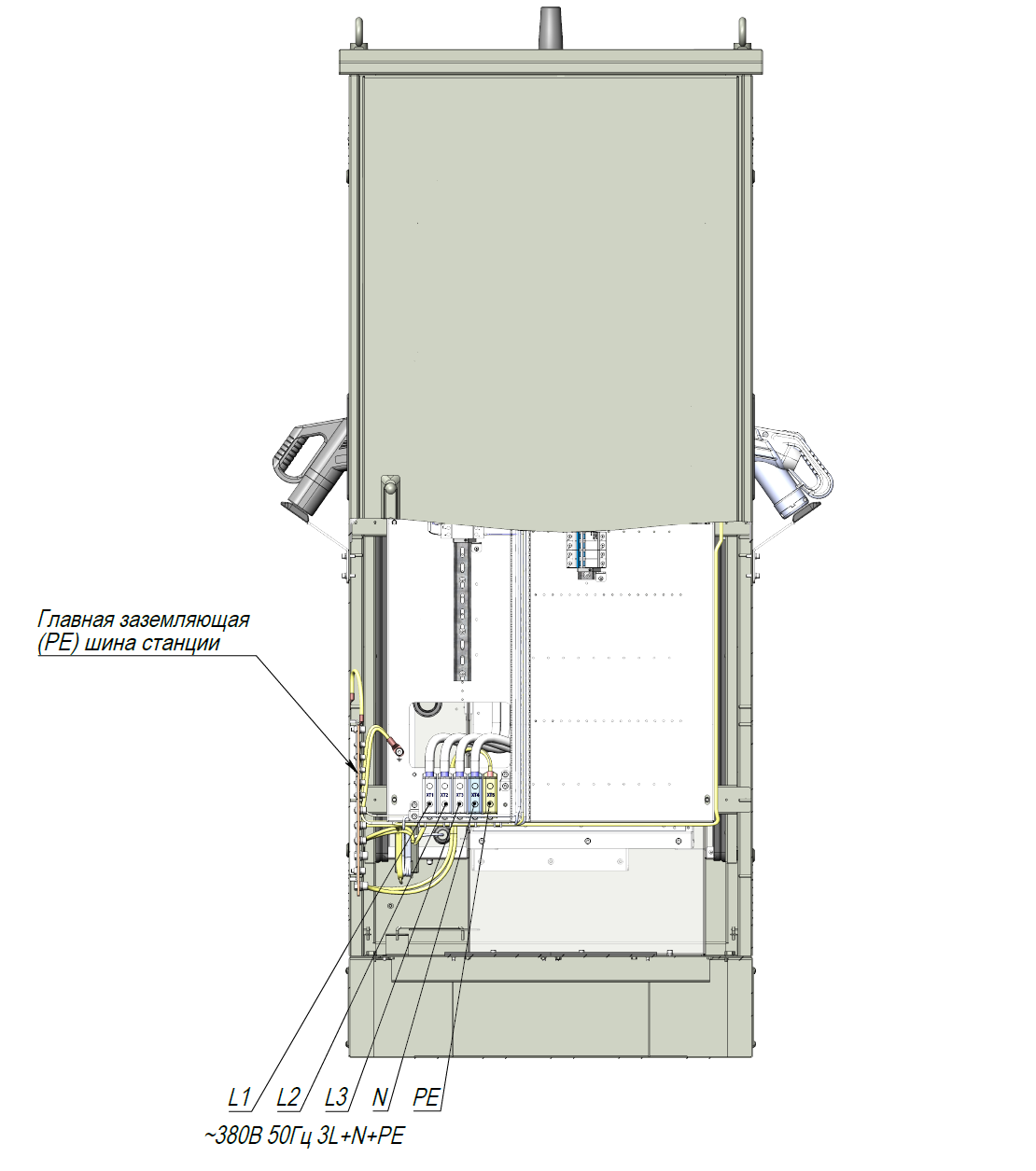

рис. 22 Схема подключения электропитания ЗС EC.B 80-160 кВт

  1. Точки подключения затянуть согласно табл. 12

EC.B 240 кВт

  1. Подключение осуществлять по схеме в соответствии с рис. 23.

  2. Питающие провода - медные с многопроволочными жилами. Сечение питающих проводов 2x95 мм2 (два проводника по 95 мм2 на каждую фазную и нулевую шины вводного автоматического выключателя). Сечение заземляющего провода 1x95 мм2.

  3. Провода опрессовать наконечниками ТМЛс 95-10.

  4. Подвод питания допускается производить как кабелем, так и отдельными проводами. Запас вводного питающего кабеля при вводе из земли в станцию должен составлять не менее 1,2 м.

../_images/connection_charging_station_240.png

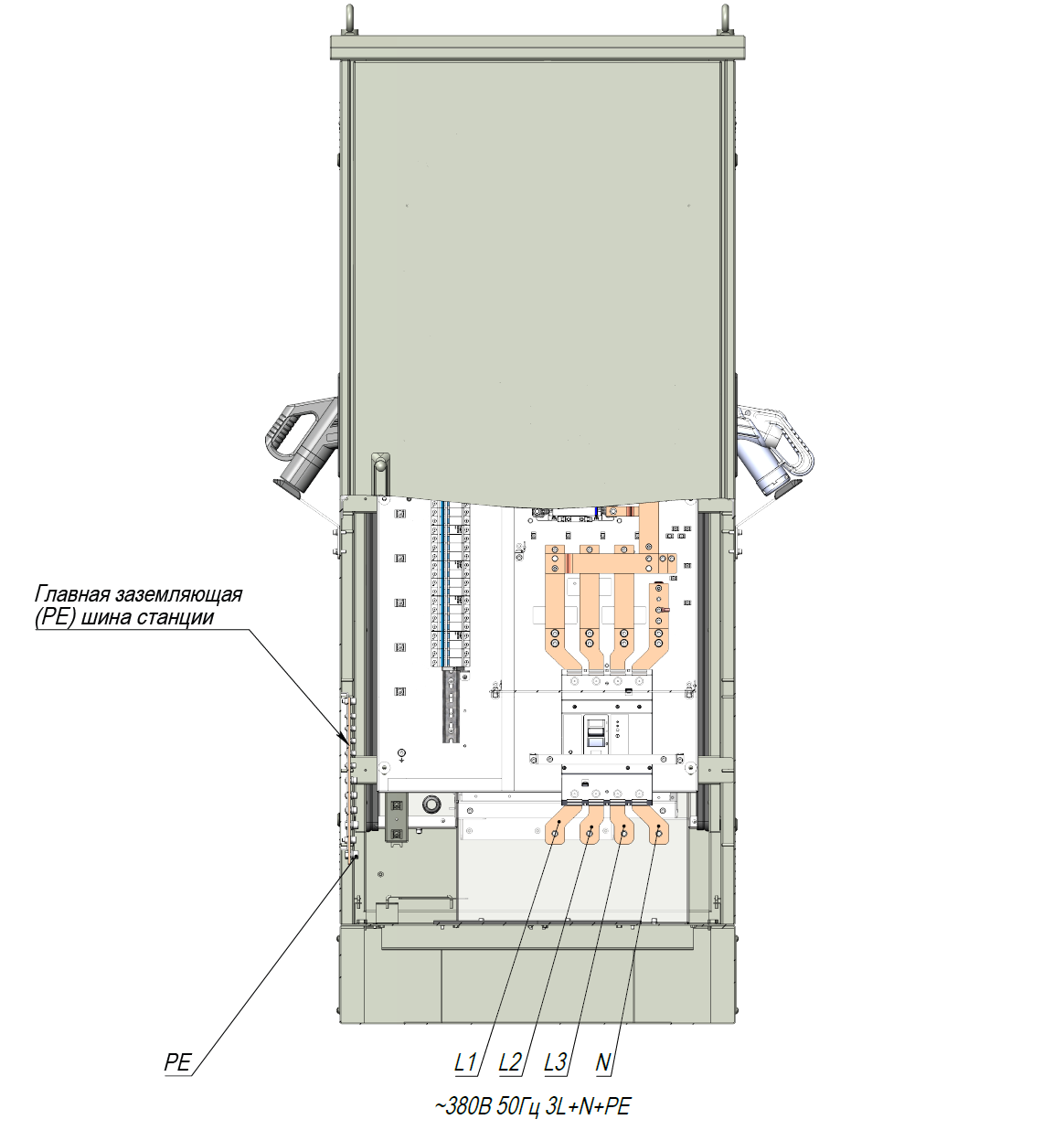

рис. 23 Схема подключения электропитания ЗС EC.B 240 кВт

  1. Точки подключения затянуть согласно табл. 12

Подключение к оператору сети зарядных станций

Зарядные станции EC.B оборудованы беспроводным маршрутизатором, через который осуществляется подключение к сети Интернет.

Возможна настройка маршрутизатора производителем перед отгрузкой заказчику при предоставлении информации о способе подключения к сети Интернет.

Параметры подключени (адрес OCPP сервера и ID станции) заказчик может уточнить у оператора сети зарядных станций (подробнее см. Настройка OCPP).
