Описание зарядных станций ЕС.B

Назначение

ЗС ЕС.B — зарядная станция Mode 4 (постоянный ток) для электромобилей и гибридов. Предназначена для установки на парковках, стоянках и трассах. Доступна в исполнении с количеством каналов зарядки от 2 до 4.

Ключевые возможности:

• одновременная зарядка нескольких электромобилей с динамическим распределением мощности;

• удаленный мониторинг, управление настройками и учет электроэнергии (возможна установка сертифицированного счетчика);

• авторизация через мобильное приложение, светодиодная индикация статуса каналов;

• подключение к интернету (проводное и беспроводное) для обеспечения работы сервисов дистанционного управления.

Внешний вид зарядных станций ЕС.B

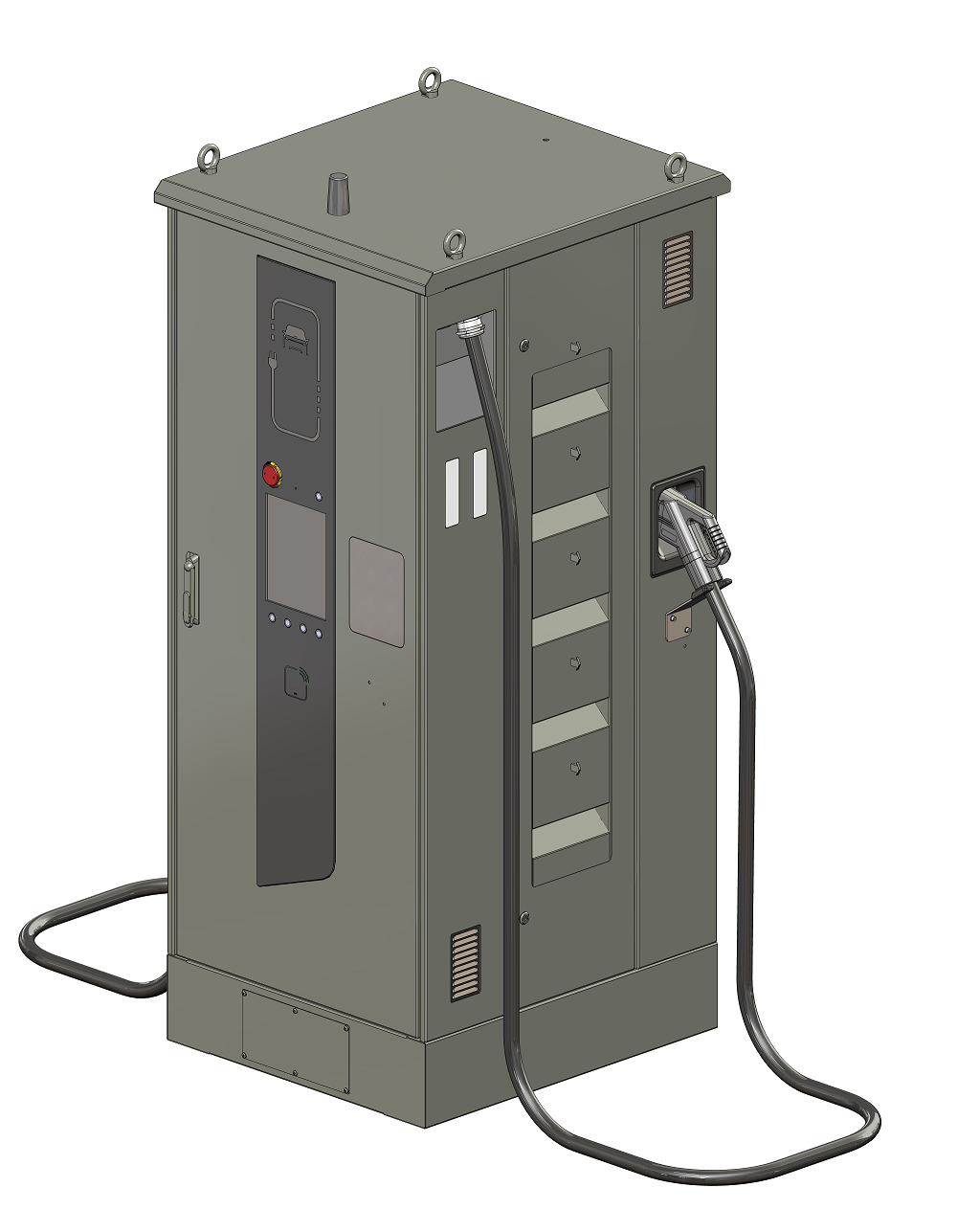

Внешний вид ЗС ЕС.B с двумя каналами представлен на рис. 17.

рис. 17 Внешний вид ЗС ЕС.B с двумя каналами

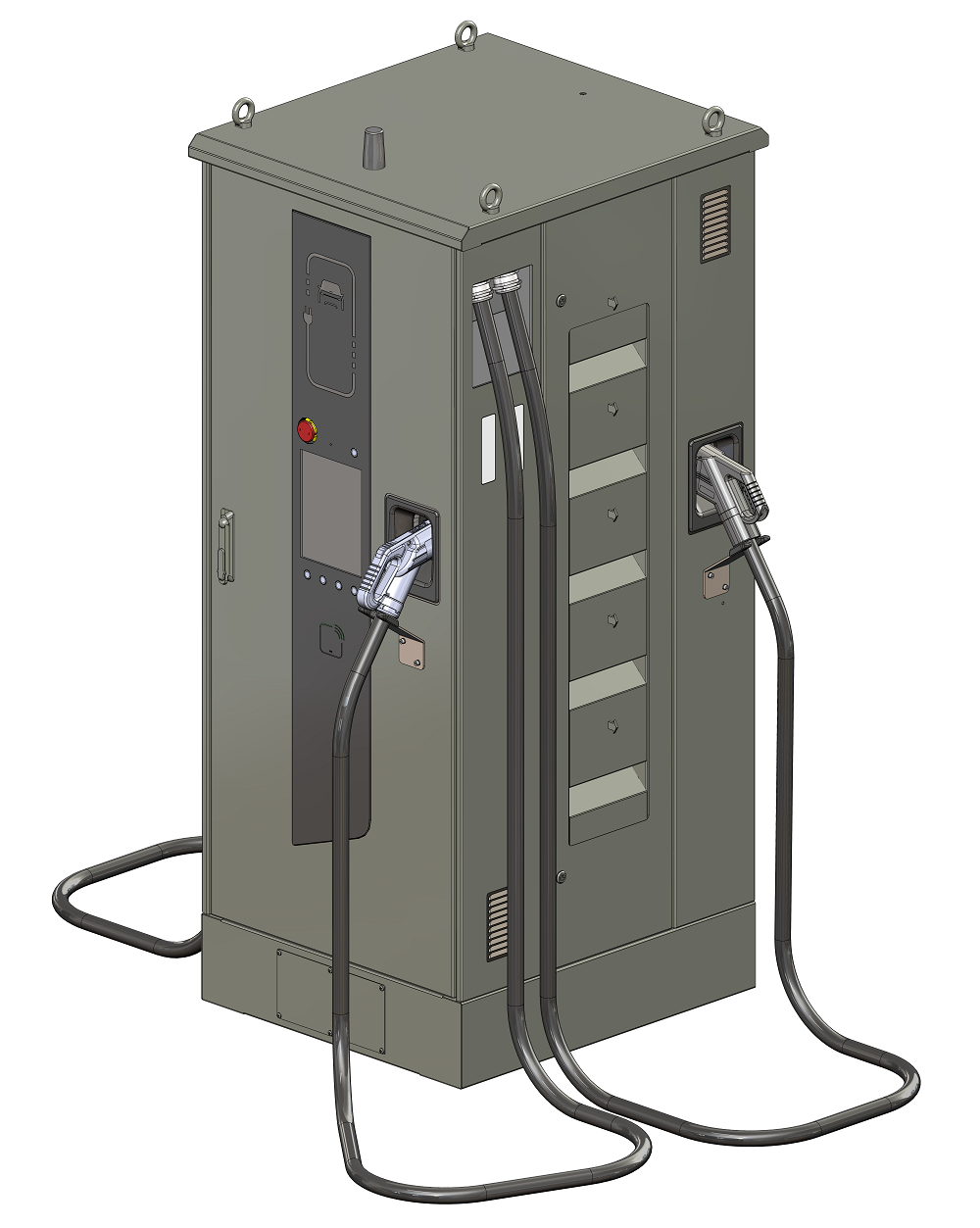

Внешний вид ЗС ЕС.B с тремя каналами представлен на рис. 18.

рис. 18 Внешний вид ЗС ЕС.B с тремя каналами

Варианты исполнения и технические характеристики

ЗС ЕС.B является универсальным зарядным устройством, поставляется в различных исполнениях, которые определяются следующими опциональными возможностями:

• максимальная суммарная выходная мощность: 80, 120, 160 или 240 кВт;

• до четырех каналов зарядки Mode 4: выбор типа разъема из четырех доступных вариантов CCS2, GB/T, CHAdeMO, NACS;

• наличие поканальных сертифицированных счетчиков учета электроэнергии;

• цветовые варианты исполнения корпуса: серый (RAL 7023)

Примечание

По запросу клиента после приобретения зарядной станции любой из разъемов может быть заменен на иной из четырех доступных вариантов.

Общие техническкие характеристики ЗС ЕС.B представлены в табл. 7.

табл. 7 Основные технические характеристики ЗС ЕС.B

Параметр	Значение
количество коннекторов для подключения ТС	2-4
подключение к сети	3P+N+PE
напряжение питающей сети, B	400
частота, Гц	50/60
максимальный ток фазы, А	160 (EC.B 80 кВт)
	200 (EC.B 120 кВт)
	250 (EC.B 160 кВт)
	400 (EC.B 240 кВт)
сертифицированный счетчик электроэнергии	опционально
макс. ток канала CHAdeMO, А	200
макс. ток канала CCS2, А	200-350
макс. ток канала GB/T, А	200-300
макс. ток канала NACS, А	250-300
макс. суммарная выходная мощность, кВт	80-240
макс. мощность на один канал при одновременной зарядке 2-х ТС, кВт	40-120
макс выходная мощность, если активен только один канал, кВт	80-240
макс. напряжение, В	1000
габариты (г/ш/в), мм	1060х1070х2065
масса, кг	500 (EC.B 80 кВт)
	560 (EC.B 120 кВт)
	570 (EC.B 160 кВт)
	690 (EC.B 240 кВт)
длина кабеля, м	5
материал корпуса	нержавеющая сталь
материал лицевой панели	стекло
рабочая температура, °C	от -30 до +40
влажность воздуха, при 20 °C, не более, %	90
атмосферное давление, мм.рт.ст.	630-800
тип монтажа	напольный
степень защиты по ГОСТ 14254-2015	IP54
степень защиты по ГОСТ IEC 62262-2015	IK10 (корпус)
	IK08 (лицевая панель на передней дверце)
автоматический выключатель	✓
кнопка аварийной остановки	✓
контроль изоляции и целостности защитного заземления	✓
вывод пользовательской информации	дисплей 12″
ввод пользовательской информации	механические кнопки с подсветкой
светодиодная поканальная индикация	✓
RFID-считыватель (Mifare, Desfare)	✓
активация зарядной сессии	с авторизацией (мобильное приложение/RFID-карта)
	без авторизации
встроенный WEB-сервер для локальной диагностики и настройки	✓
поддержка протокола OCPP 1.6j	✓
подключение к сети	встроенный модем LTE/WiFi
подключение вводного счетчика к АСКУЭ	RS485/GSM

Варианты исполнения ЗС ЕС.B представлены в табл. 8.

табл. 8 Варианты исполнения ЗС ЕС.B

Обозначение	Пост 1	Пост 2	Пост 3	Одновременная зарядка 2-х ТС	Макс. мощ-ть, кВт
СТРМ.124.15.00.000	Каб. GB/T, 300 А	Каб. CCS2, 350 А	‒	✓	240
СТРМ.124.15.00.000-01	Каб. GB/T, 300 А	Каб. CCS2, 350 А	‒	✓	240
СТРМ.124.15.00.000-30	Каб. GB/T, 200 А	Каб. GB/T, 200 А	Каб. CCS2, 200 А	✓	80
СТРМ.124.15.00.000-31	Каб. GB/T, 200 А	Каб. NACS, 250 А	Каб. CCS2, 200 А	✓	80
СТРМ.124.15.00.000-32	Каб. GB/T, 200 А	Каб. GB/T, 200 А	Каб. CCS2, 200 А	✓	80
СТРМ.124.15.00.000-50	Каб. GB/T, 250 А	Каб. GB/T, 250 А	Каб. CCS2, 250 А	✓	120
СТРМ.124.15.00.000-70	Каб. GB/T, 300 А	Каб. GB/T, 300 А	Каб. CCS2, 300 А	✓	160

Важно

Для всех исполнений трехканальных зарядных станций действует ограничение: одновременное функционирование постов 2 и 3 невозможно.

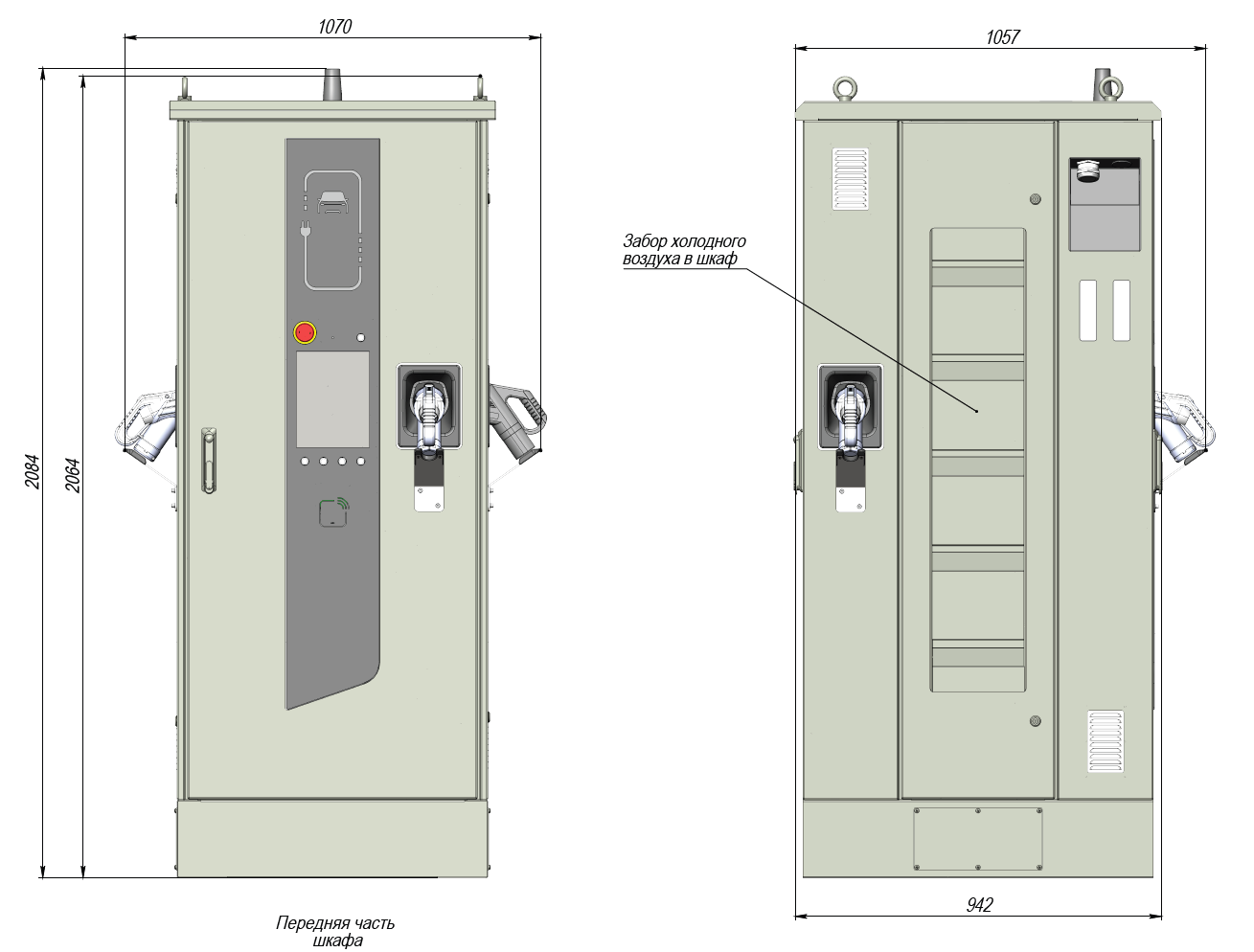

Габаритный чертеж станции с двумя постами представлен на рис. 19.

рис. 19 Габаритный чертеж ЗС ЕС.B

Содержание драгоценных и цветных металлов:

• драгоценных металлов не содержится;

• содержание меди (см. табл. 9).

табл. 9 — Содержании меди в ЗС ЕС.B

Наименование	Масса
Станция зарядная ЕС.B (без учета зарядных кабелей)	5 кг
Зарядный кабель CCS2, 200 А	1,70 кг/м
Зарядный кабель GB/T, 200 А
Зарядный кабель CHAdeMO, 200 А	2 кг/м
Зарядный кабель CCS2, 250 А	2 кг/м
Зарядный кабель GB/T, 250 А
Зарядный кабель NACS, 250 А	2 кг/м
Зарядный кабель CCS2, 300 А	2,3 кг/м
Зарядный кабель GB/T, 300 А
Зарядный кабель CCS2, 350 А	2,5 кг/м

Комплект поставки ЗС ЕС.B приведен в табл. 10.

табл. 10 — Комплект поставки ЗС ЕС.B

Обозначение	Наименование	Количество, шт.
СТРМ.124.15.00.000	Станция зарядная ЕС.B	1
СТРМ.124.15.00.000 ПС	Паспорт	1
б/н	Комплект ключей	1
