Установка и подключение зарядных станций ЕС.А¶
Опасно
Пренебрежение приведенными ниже указаниями может привести к летальному исходу или травмам!
Установка и подключение зарядных станций должна осуществляться квалифицированным персоналом, имеющим группу по электробезопасности не ниже II.
Некорректная установка и настройка зарядных станций может спровоцировать как повреждение зарядной станции, так и аккумулятора электромобиля.
Запрещается установка и эксплуатация зарядных станций вблизи взрывоопасных, легковоспламеняющихся материалов, химикатов и агрессивных веществ, горючих материалов и химикатов.
Водопроводные и электрические коммуникации должны отсутствовать в зоне размещения зарядных станций.
Подключение зарядных станций осуществляется при отсутствии напряжения в электросети.
Внимание
После монтажа ЗС EC.A необходимо проверить затяжку всех контактных резьбовых соединений согласно табл. 5.
Подготовка участка для монтажа¶
Для установки зарядной станции обеспечьте минимальное расстояние до близлежащих объектов, необходимое для эксплуатации и технического обслуживания. Рекомендуемые минимальные расстояния показаны на рис. 5.

рис. 5 Рекомендуемые минимальные расстояния для установки ЗС EC.A¶
Зарядная станция должна быть надежно закреплена на фундаменте. Для этого следует установить «Каркас монтажный», который входит в комплект поставки.
2.1. Собрать «Каркас монтажный» в соответствии с рис. 6. Он состоит из:
поз. 1 – шпилька М12х500 – 4 шт;
поз. 2 – гайка М12 – 20 шт;
поз. 3 – шайба широкая 15 – 4 шт;
поз. 4 – пластина основания СТРМ.124.01.99.001 – 2 шт.

рис. 6 Каркас монтажный¶
Рекомендуемые размеры для ямы — 620х504х500 мм, показаны на рис. 6 штрихпунктирной линией.
3.1. Перед заливкой бетона произвести песчаную подсыпку и утрамбовать её таким образом, чтобы после установки каркаса в яму, пластина основания (СТРМ.124.01.99.001) находилась над поверхностью земли.
3.2. Обеспечить вывод силового кабеля и кабеля Ethernet в гофрированной трубе таким образом, чтобы их длина над уровнем земли составляла не менее, чем 500 мм.
3.3. Залить яму бетоном до уровня земли. Рекомендуемая марка бетона для заливки фундамента — М250.
3.4. Если отсутствует возможность заливки фундамента и поверхность для установки зарядной станции окончательно сформирована (уложена плитка, залито бетонное основание, уложено асфальтное покрытие), следует использовать пластину основания СТРМ.124.01.99.001. При помощи перфоратора со сверлом диаметром 14 мм просверлить отверстия глубиной 400 мм. Используя химический анкер, забить шпильки в отверстия.
3.5. После полного застывания бетона либо химического анкера, открутить верхние гайки от шпилек и снять шайбы.
Распаковка и установка¶
Осуществить распаковку и установку зарядной станции.
1.2. Демонтировать боковые стенки упаковки, выкрутив саморезы, расположенные на них.
рис. 7 Демонтаж боковых стенок¶
1.3. Осуществить демонтаж поддона, на котором закреплена зарядная станция. Для этого выкрутить винты М6 в её основании.
рис. 8 Демонтаж поддона¶
1.4. Перенести зарядную станцию на фундамент, используя рым-болты М12 на крыше станции в качестве креплений.
1.5. Закрепить зарядную станцию на фундаменте. Установить её на шпильки, поместить шайбы на шпильки и затянуть первые четыре гайки с усилием 80 Н ⋅ м. Затем законтрить их вторыми гайками с тем же усилием.
1.6. Открутить рым-болты M12 и снять верхнюю крышку упаковки.
1.7. Установить заглушки (винты М12), идущие в комплекте, на место открученных рым-болтов.
1.8 После монтажа ЗС EC.A необходимо проверить затяжку всех контактных резьбовых соединений согласно табл. 5.
Подключение к электрической сети¶
Выполнить подключение зарядной станции к электрической сети. Подключение осуществляется по схеме в соответствии с рис. 9.
Для подключения применяются:
медные проводники c наконечниками медными лужеными сечением не менее 50 мм2 для ЗС EC.A 80 кВт, не менее 70 мм2 для ЗС EC.A 120 кВт;
алюминиевые проводники с наконечниками алюмо-медными сечением не менее 70 мм2 для ЗС EC.A 80 кВт, не менее 95 мм2 для ЗС EC.A 120 кВт.

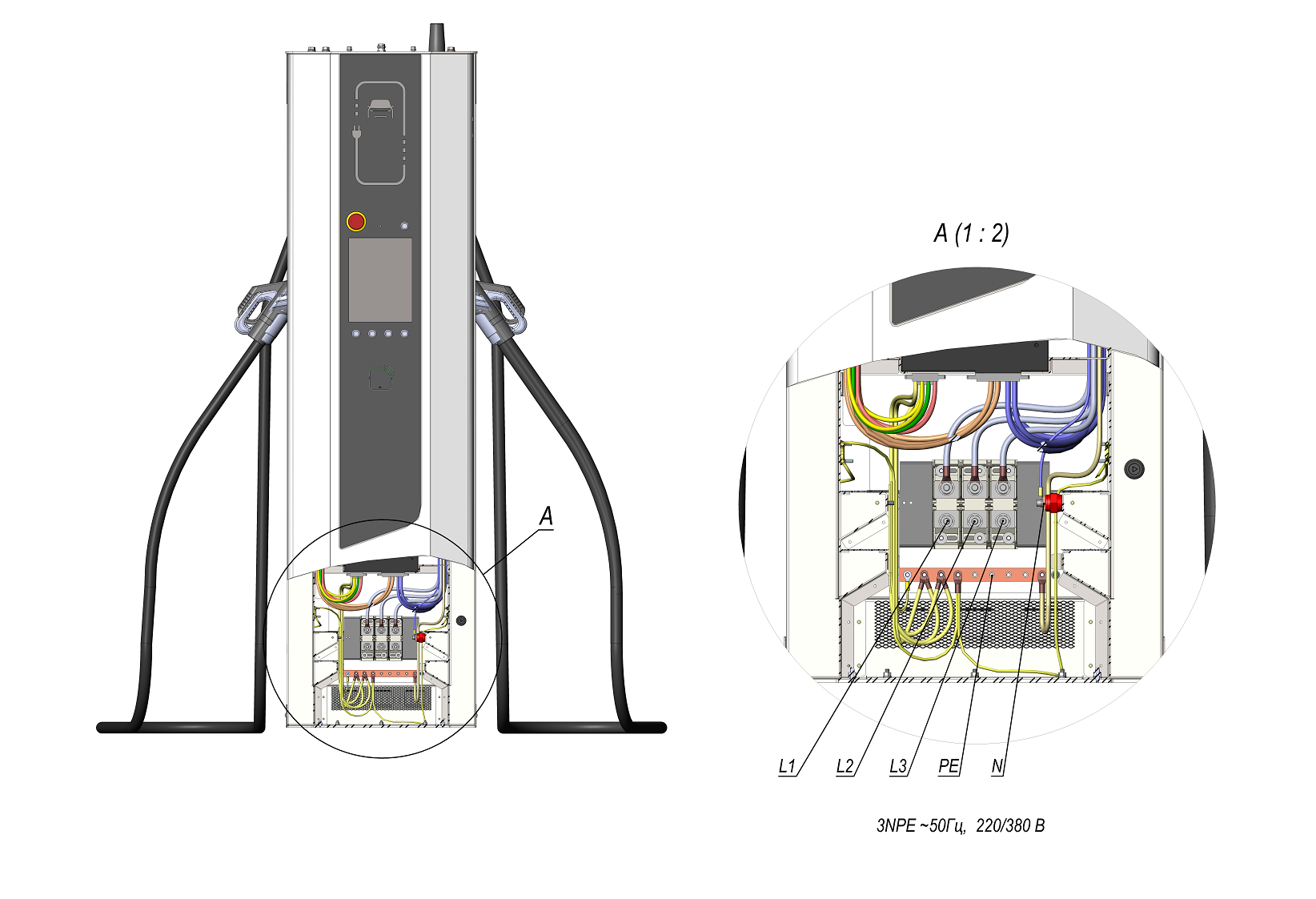

рис. 9 Схема подключения электропитания ЗС EC.A¶
Установка и подключение люстры¶
Если зарядная станция укомплектована люстрой, следует осуществить её распаковку и установку.
1.1. Вскрыть упаковку и достать люстру.
1.2. Снять кожух, расположенный посередине люстры, открутив винты М6.
рис. 10 Демонтаж кожуха¶
Важно
При установке люстры обратите внимание на её ориентацию (передняя/задняя стороны). Под кожухом расположена наклейка front, обозначающая переднюю сторону. Люстра должна быть установлена этой стороной по направлению к передней дверце.
1.3. Установить люстру на крышу зарядной станции. Продеть жгут проводов через гермовод и затянуть его.
1.4. Осуществить подключение жгута проводов в соответствии с рис. 11:
черный к клемме X110:7 (GND);
фиолетовый к клемме X110:8 (RST);
красный (может быть желтого цвета) к клемме X110:9 (CANH), должен быть скручен в витую пару с зеленым (CANL);
зеленый к клемме X110:10 (CANL);
синий к клемме X111:1 (N);
белый к клемме X111:2 (L);
желто-зеленый на шину заземления.
рис. 11 Подключение люстры¶
1.5. Снятый ранее кожух установить на прежнее место и прикрутить винтами М6.
Установка и подключение антенн¶
Важно
Антенны WiFi/GSM устанавливаются при необходимости.
В случае установки антенны (WiFi/GSM):
Выкрутить заглушки на крыше зарядной станции.
рис. 12 Демонтаж заглушек¶
1.1. На их место установить антенны и закрепить комплектными гайками.
рис. 13 Установка антенн¶
1.2. Кабель одной из антенн следует завести и подключить к счетчику, второй - к модему.
Подключение к оператору сети зарядных станций¶
Зарядные станции EC.A оборудованы беспроводным маршрутизатором, через который осуществляется подключение к сети Интернет.
Возможна настройка маршрутизатора производителем перед отгрузкой заказчику при предоставлении информации о способе подключения к сети Интернет.
Адрес подключения к OCPP серверу и ID станции заказчик может уточнить у оператора сети зарядных станций (подробнее см. Настройка OCPP).
