Описание контроллера SEMC.AC#

Назначение#

Контроллер управления зарядной станцией SEMC.AC предназначен для работы совместно с одним или двумя контроллерами SECC.AC в составе зарядных станций Mode 3.

Контроллер SEMC.AC применяется в ЗС Кулон и AC, поставляется в трех исполнениях:

SEMC.AC СТРМ.023.04.00.000
SEMC.AC.01 СТРМ.023.04.00.000-01
SEMC.AC.02 СТРМ.023.04.00.000-02

Комплект поставки#

Комплект поставки контроллера SEMC.AC в зависимости от варианта исполнения приведен в табл. 12.

табл. 12 — Комплект поставки контроллера SEMC.AC#
Обозначение	Наименование	Количество, шт.
		SEMC.AC	SEMC.AC.01	SEMC.AC.02
см. примечание	Плата управления ЗС АС	1	1	1
СТРМ.023.10.88.12.000	Датчик освещенности	1	1	1
СТРМ.039.11.77.000	Плата RFID - 663	1	‒	‒
СТРМ.124.88.77.000-01	Плата радиочастотной идентификации RFID	‒	1	1
СТРМ.039.03.88.100	Шлейф для подключения платы радиочастотной идентификации RFID	‒	1	1
СТРМ.039.77.02.000	Плата расширения выходов	‒	‒	1
см. варианты исполнения	Этикетка	1	1	1

Примечание

Обозначение платы управления ЗС АС для контроллеров SEMC.AC.01 и SEMC.AC.02 - СТРМ.039.77.01.000-01, для SEMC.AC - СТРМ.039.77.01.000.

Варианты исполнения#

Подробное описание контроллера SEMC.AC в зависимости от варианта исполнения представлено ниже.

Контроллер SEMC.AC#

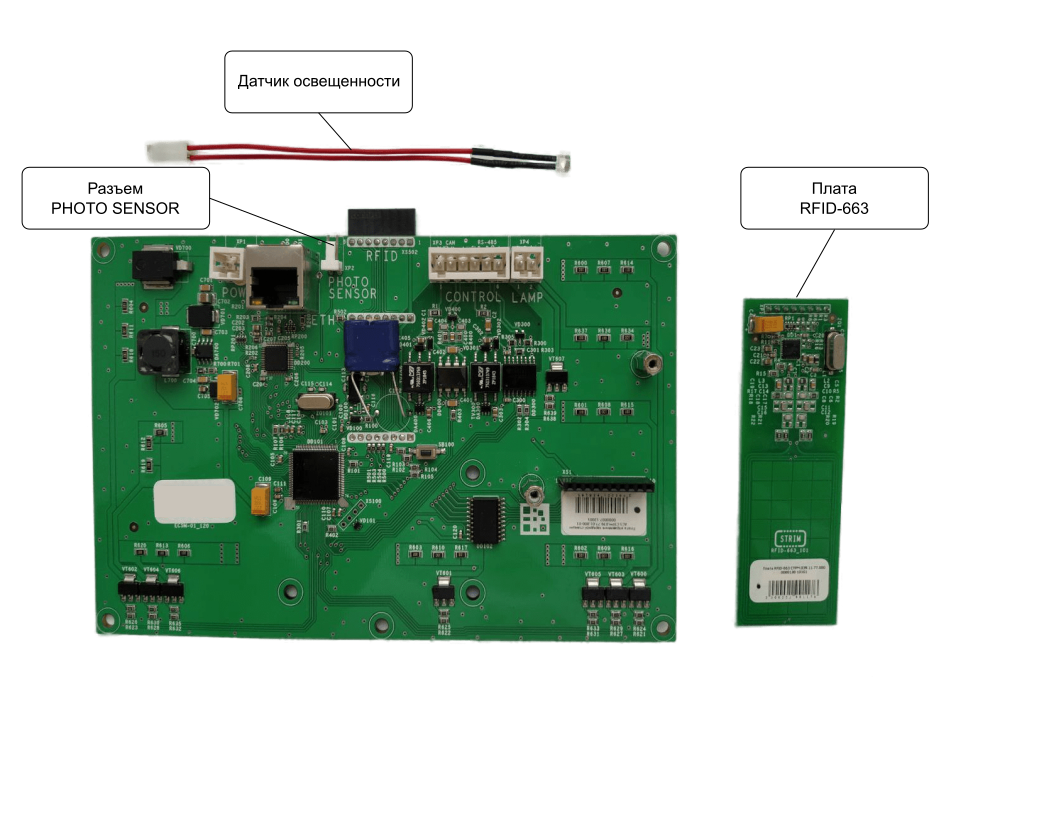

Контроллера SEMC.AC является базовым вариантом исполнения контроллера. В комплект входит датчик освещенности и плата RFID-663. Датчик освещенности подсоединяется к разъему PHOTO SENSOR согласно рис. 20. Плата RFID-663 подключается к соответствующему разъему RFID, расположенному рядом с разъемом PHOTO SENSOR в соответствии с рис. 21 и опционально крепится к контроллеру на двусторонний скотч.

../_images/semc_ac_new.svg — рис. 20 **Базовый вариант исполнения контроллера SEMC.AC**#

../_images/semc_ac_with_board_new.svg — рис. 21 **Подключение платы RFID-663**#

../_images/semc_ac_withboard_back_new1.png — рис. 22 **Контроллер SEMC.AC с установленной платой RFID-663, вид спереди**#

Контроллер SEMC.AC в сборке представлен на рис. 23.

../_images/semc_ac_collected_new1.png — рис. 23 **Контроллер SEMC.AC в сборке**#

Контроллер SEMC.AC.01#

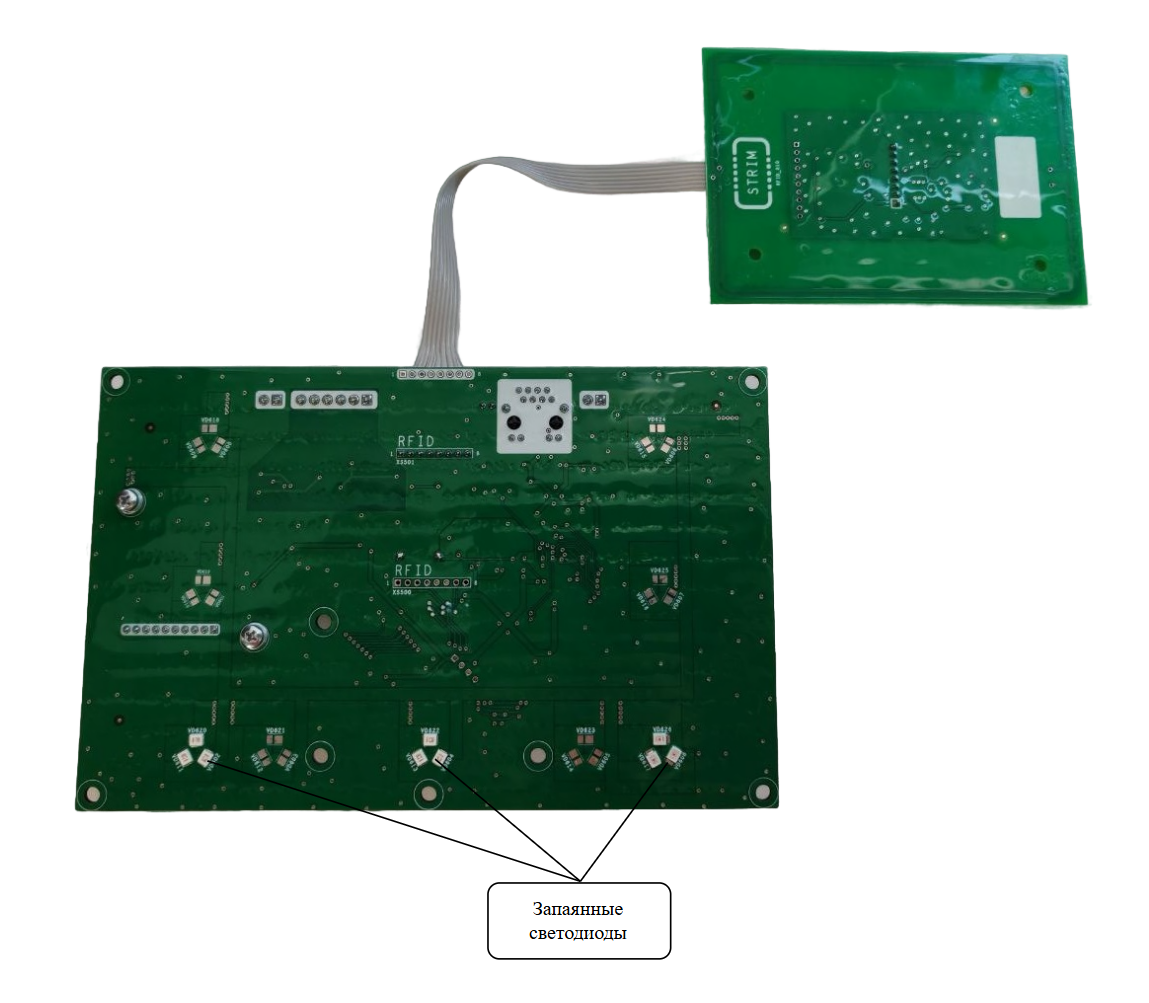

Контроллер SEMC.AC.01 является вариантом исполнения контроллера в комплекте с датчиком освещенности, платой радиочастотной идентификации RFID и шлейфом для подключения платы и представлен на рис. 24. Датчик освещенности подсоединяется аналогично базовому варианту. Основным отличием от базового варианта является другой тип считывателя RFID, подключаемый через гибкий шлейф. Гнездовой разъем шлейфа подключается к соответствующему разъему платы радиочастотной идентификации RFID, расположенному на её внутренней стороне. Штырьевой разъем шлейфа подключается к одному из двух разъемов RFID (расположенному либо по центру, либо рядом с разъемом PHOTO SENSOR) на внешней стороне контроллера согласно рис. 25 и рис. 26.

Подсказка

Для механической прочности соединения рекомендуется подключать штырьевой разъем шлейфа к разъему RFID, расположенному по центру внешней стороны контроллера.

Внимание

Штырьевой и гнездовой разъем шлейфа необходимо подключать белой полоской к первому контакту разъема RFID.

../_images/semc_01_new.svg — рис. 24 **Комплект контроллера SEMC.AC.01**#

../_images/semc_01_firstvariant_new.png — рис. 25 **Первый вариант крепления шлейфа SEMC.AC.01**#

../_images/semc_01_secondvariant_new.png — рис. 26 **Второй вариант крепления шлейфа SEMC.AC.01**#

Контроллер SEMC.AC.02#

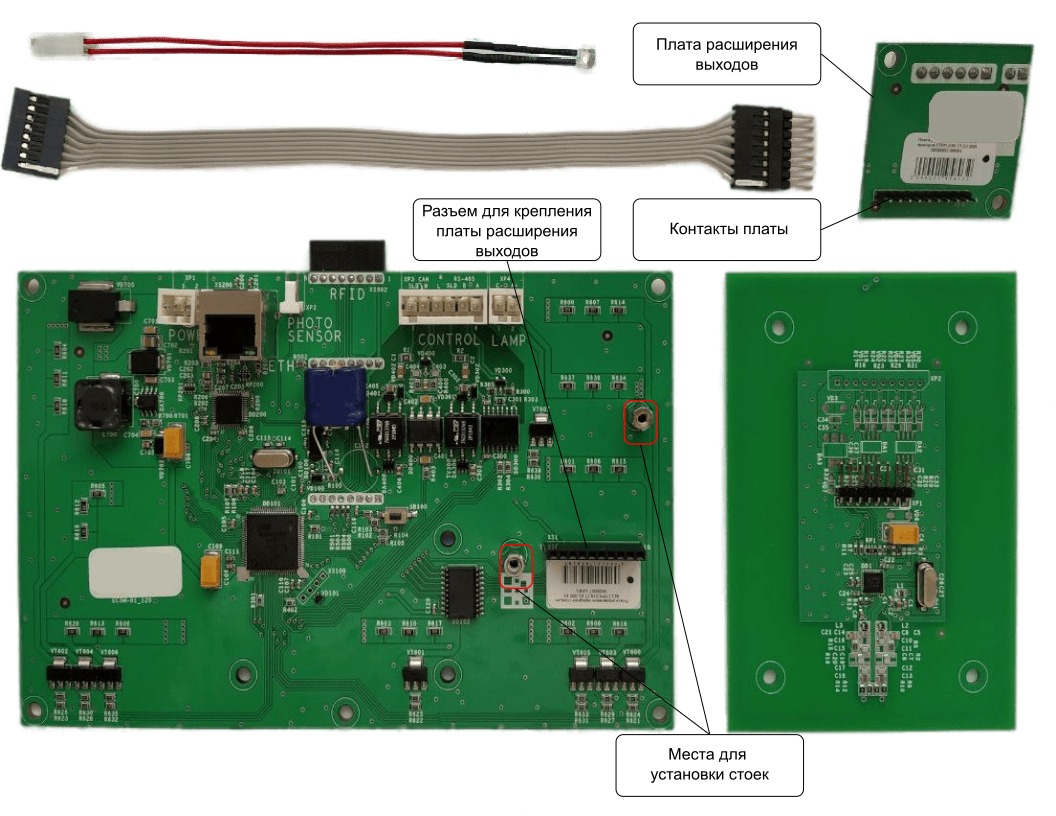

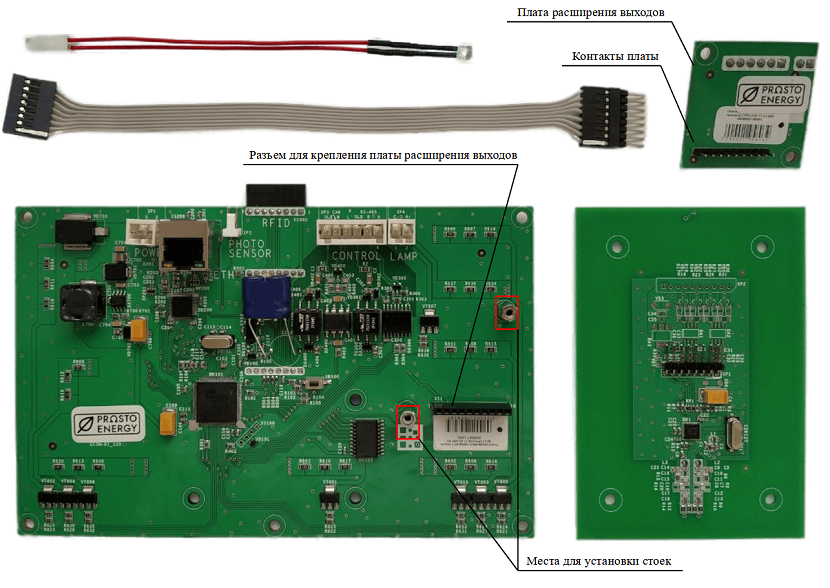

Комплект контроллера SEMC.AC.02 включает в себя плату расширения выходов и все составляющие комплекта контроллера SEMC.AC.01. Плата расширения выходов устанавливается в разъем на внутренней стороне контроллера и крепится к нему двумя винтами через стойки в соответствии с рис. 27. Места для установки стоек отмечены красным цветом.

../_images/semc_ac02_new.svg — рис. 27 **Комплект контроллера SEMC.AC.02**#

Функции контроллера SEMC.AC#

В составе зарядных станций контроллер выполняет следующие функции:

управление контроллерами зарядных станций SECC.AC по интерфейсу CAN;
интерфейс пользователя (светодиодные индикаторы и RFID-считыватель);
взаимодействие со счетчиками учета электроэнергии по интерфейсу RS485;
реализация протокола OCPP 1.6j.

Аппаратные характеристики#

Аппаратные характеристики контроллера SEMC.AC представлены в табл. 13.

табл. 13 — Аппаратные характеристики контроллера SEMC.AC#
Параметр	Значение
Напряжение питания, В	12
Потребялемый ток, мА	600
Максимальное число постов	2
Управление подсветкой	✓
Датчик освещенности	✓
Интерфейс CAN	✓
Интерфейс RS485	✓
Интерфейс Ethernet	✓

Программные возможности#

Программные возможности контроллера SEMC.AC приведены в табл. 14.

табл. 14 — Программные возможности контроллера SEMC.AC#
Параметр	Значение
Версия протокола OCPP	1.6j
Web-интерфейс	✓
Обновление прошивки через Web-интерфейс	✓
Обновление прошивки через интернет	✓
Запоминание транзакций в оффлайн режиме	до 48 транзакций
Объем локального списка пользователей	200 записей

Поддерживаемые счетчики учета электроэнергии (интерфейс RS485):

Важно

Счетчики CE301 и CE301BY необходимо предварительно настраивать с помощью устройства сопряжения оптического УСО-2Т

Балансировка мощности#

Контроллер SEMC.AC поддерживает динамическую балансировку мощности, позволяющую ограничить суммарный ток коннекторов заданным значением. Если ограничение суммарного тока ниже суммы предельных значений токов коннекторов, то при подключении двух транспортных средств ток каждого коннектора ограничивается половиной от ограничения суммарного тока (то есть осуществляется равномерное распределение мощности на оба коннектора). При этом зарядка может выполняться на максимальном токе коннектора, когда к зарядной станции подключено одно транспортное средство.

Данная функция позволяет использовать двухпостовые зарядные станции при ограниченной подведенной мощности (сечении питающего кабеля).

Кроме того, используя ограничение суммарного тока коннекторов, можно в двухпостовой зарядной станции применять входной автоматический выключатель на 63 А (более дешевый и малогабаритный по сравнению с автоматическим выключателем на 100 А), не ограничивая ток отдельных коннекторов ниже 32 А.

Описание подключений#

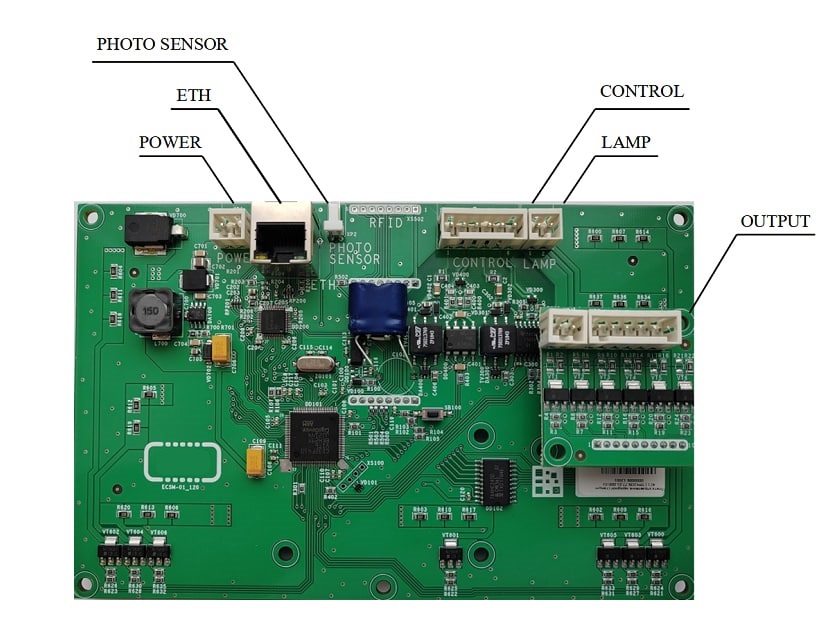

Описание подключений представлено в таблицах ниже. Разъемы подключений отображены на рис. 28.

../_images/description_of_connections.png — рис. 28 **Разъемы подключений**#

Разъем POWER#

Распиновка разъема POWER представлена в табл. 15.

табл. 15 — Разъем POWER#
Контакт	Цепь
1	+12V
2	GND

Разъем CONTROL#

Распиновка разъема CONTROL приведена в табл. 16.

табл. 16 — Разъем CONTROL#
Контакт	Цепь
1	‒
2	CANH
3	CANL
4	‒
5	RS485B
6	RS485A

Разъем LAMP#

Распиновка разъема LAMP представлена в табл. 17.

табл. 17 — Разъем LAMP#
Контакт	Цепь
1	LED- (открытый сток)
2	LED+ (12V)

Разъем OUTPUT#

Разъем OUTPUT предназначен для подключения внешних индикаторов. Конструктивно состоит из двух частей:

двухконтактная используется для подключения к цепи GND (минус источника питания светодиодных индикаторов);
шестиконтактная для подключение катодов светодиодных индикаторов.

Каждый выход типа открытый коллектор позволяет подключить светодиодный индикатор с током потребления до 400 мА.

Распиновка разъема OUTPUT приведена в табл. 18 и табл. 19.

табл. 18 — Разъем OUTPUT (GND)#
Контакт	Цепь
1	‒
2	GND

табл. 19 — Разъем OUTPUT (LEDs)#
Контакт	Цепь
1	LED1
2	LED2
3	LED3
4	LED4
5	LED5
6	LED6

В соответствующем разделе на странице Примеры использования показаны варианты подключения внешних индикаторов к разъему OUTPUT.

Разъем ETH#

Стандартная распиновка разъема 8P8C сетей 10BASE-T/100BASE-TX.

Примечание

Расположение разъемов и нумерацию контактов можно посмотреть на габаритном чертеже.

Описание индикаторов#

Контроллер SEMC.AC имеет семь светодиодных индикаторов белого цвета, которые могут быть сконфигурированы различным образом. Настройка осуществляется через web-интерфейс.

Логически каждый пост должен иметь три индикатора:

READY (как правило, зеленого цвета) - индикатор готовности;
CHARGE (как правило, синего цвета) - индикатор зарядки;
ERROR (как правило, красного цвета) - индикатор ошибки.

В табл. 20 представлена индикация режимов работы зарядных станций.

табл. 20 — Индикация режимов работы зарядных станций#
Режимы работы зарядных станций	Состояние индикаторов
Режимя ожидания	Индикатор готовности горит равномерно
Зарядка	Индикатор зарядки горит равномерно
Ошибка	Индикатор ошибки горит равномерно
Зарядный канал авторизован, ТС не подключено	Индикатор готовности мигает
ТС подключено, авторизация отсутствует	Индикатор зарядки мигает медленно, индикатор готовности горит равномерно
Зарядка завершена (выполнена деавторизация)	Индикатор готовности горит равномерно, индикатор зарядки мигает быстро

Варианты конфигурации индикаторов#

Цвет достигается с помощью светофильтров. Контроллер SEMC.AC может поставляться в составе панели управления, содержащей готовые светофильтры и значки индикаторов.

	Стандартное положение платы	Инвертированное положение платы
Два поста
Один пост, вертикальное расположение
Один пост, горизонтальное расположение
