Панель управления#

Панель управления представляет собой сборочную единицу, содержащую контроллер SEMC.AC и накладку из оргстекла, на которой сформированы значки индикаторы со светофильтрами. В качестве основания конструкции используется металлическая пластина.

Панель управления изготавливается в двух вариантах крепления:

  • вклеиваение в корпус зарядной станции;

  • крепление на резьбовых шпильках/винтах.

Накладки могут быть выполнены с различным количеством индикаторов (однопостовая или двухпостовая станция) и различными типами значков (например, для индикации типа коннектора: кабель или розетка).

Внешний вид панели управления#

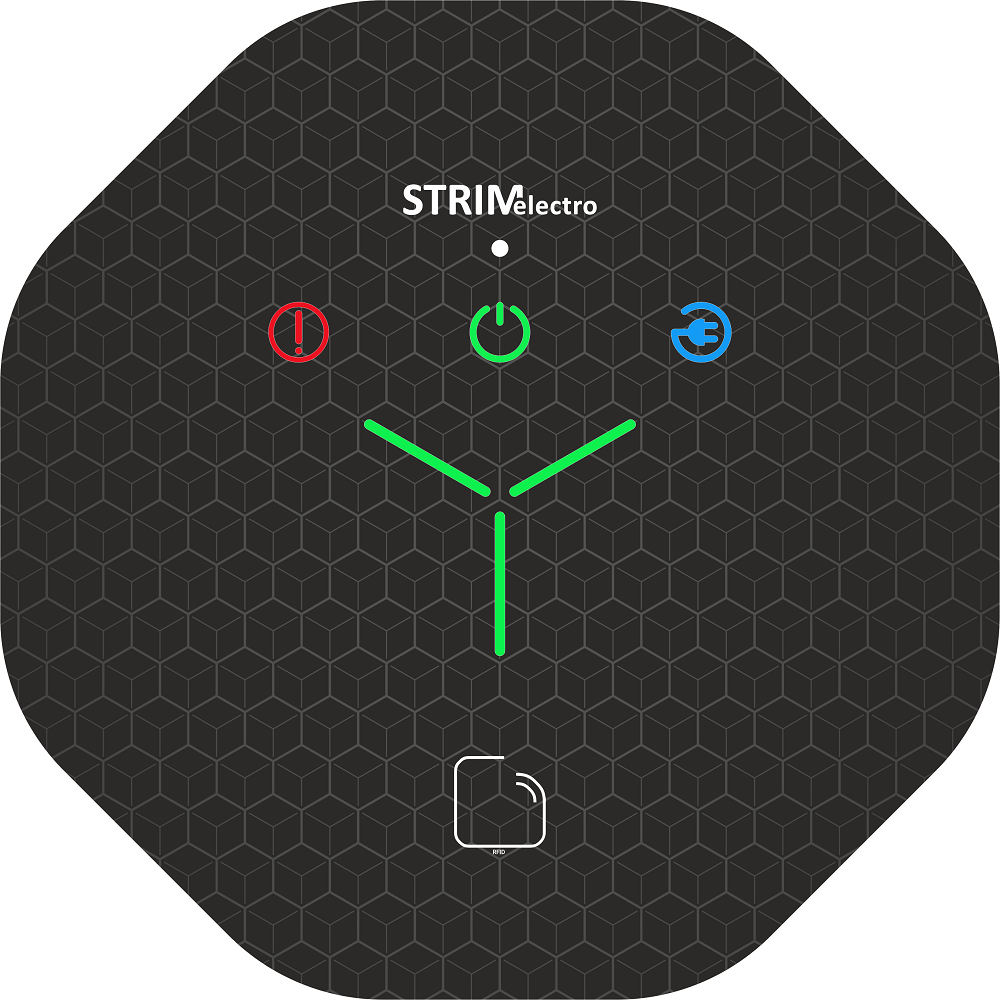

Внешний вид панели управления спереди представлен на рис. 41.

../_images/control_panel_front3.jpg

рис. 41 Внешний вид панели управления спереди#

Внешний вид панели управления сзади изображен на рис. 42.

../_images/control_panel_back2.jpg

рис. 42 Внешний вид панели управления сзади#

Габаритный чертеж панели управления#

Габаритный чертеж можно скачать по ссылке.
