Описание контроллера SECC.AC

Назначение

Контроллер зарядной станции SECC.AC предназначен для взаимодействия зарядной станции с транспортным средством в соответствии со стандартами SAE J1772 и IEC 61851.

Представлен в двух исполнениях:

Контроллер SECC.AC СТРМ.039.04.00.000-02:

для работы совместно с контроллером SEMC.AC ;

Контроллер SECC.AC-S СТРМ.039.04.00.000-04:

для одиночной работы.

Контроллер SECC.AC входит в состав ЗС Кулон, АС 1 и AC 1 new позволяет построить полноценную зарядную станцию Mode 3, а также может быть использован в качестве самостоятельного устройства, как основа простой зарядной станции для домашнего использования.

Комплект поставки

Комплект поставки контроллера SECC.AC приведен в табл. 31.

табл. 31 — Комплект поставки контроллера SECC.AC

Обозначение

Наименование

Количество, шт.

см. варианты исполнения

Контроллер

1

СТРМ.039.04.00.000 ПС

Паспорт

1

‒

Упаковка

1

Технические характеристики

Технические характеристики контроллера SECC.AC представлены в табл. 32.

табл. 32 — Технические характеристики контроллера SECC.AC

Параметр

Значение

Напряжение питания, В

~220

Максимальный потребляемый ток, мА

250

Диапазон регулировки тока зарядки, А

6..32

Измерение резистора PP (макс. ток кабеля)

✓

Реле управления контактором

✓

Электронное УЗО («кольцо»), мА

28

Управление блокиратором кабеля

✓

Напряжение блокиратора кабеля, В

12

Максимальный ток блокиратора, А

2

Управление через интерфейс CAN

✓

Дискретный сигнал разрешения зарядки

✓

Примечание

Для питания блокиратора используется внешний блок питания, см. типовую схему.

Описание выводов

В табл. 33 приведено назначение и описание выводов контроллера SECC.AC.

табл. 33 — Назначение выводов контроллера SECC.AC

Вывод

Наименование

Описание

1

+12V

Питание блокиратора кабеля

2

GND

Общий провод питания блокиратора кабеля

3

CP

Сигнал Control Pilot

4

PE

Защитное заземление

5

PP

Вход измерения сопротивления, кодирующего нагрузочную способность кабеля

6

GND

Общий провод питания для соединения с адресным выводом

7

Addr

Адресный вывод, конфигурирование адреса устройства в сети CAN

8

Enable

Дискретный вход разрешения зарядки (авторизации)

9

Status

Дискретный выход для индикации состояния процесса зарядки (светодиод)

10

RelCom

Общий провод реле управления контакторами

11

Relay1

Первое реле управления контактором (нормально разомкнутый контакт)

12

Relay2

Второе реле управления контактором (нормально разомкнутый контакт)

13

GND

Общий провод для датчика срабатывания блокиратора

14

LockCheck

Вход датчика срабатывания блокиратора

15

Lock+

Положительный выход управления блокиратором

16

Lock-

Отрицательный выход управления блокиратором

17

GFCT-

Отрицательный вход подключения трансформатора тока для электронного УЗО

18

GFCT+

Положительный вход подключения трансформатора тока для электронного УЗО

19

CANL

Вывод Low шины CAN

20

CANH

Вывод High шины CAN

21

CANSh

Экран шины CAN

22

OutCheck

Вход контроля срабатывания контактора (наличие напряжения относительно AC/N)

23

AC/N

Питание контроллера, ~220 В, нулевой проводник

24

AC/L

Питание контроллера, ~220 В, фазный проводник

Примечание

Вход Enable (вывод 8) имеет внутреннюю подтяжку к высокому уровню, для запрета зарядки нужно подключить к сигналу GND (вывод 6).

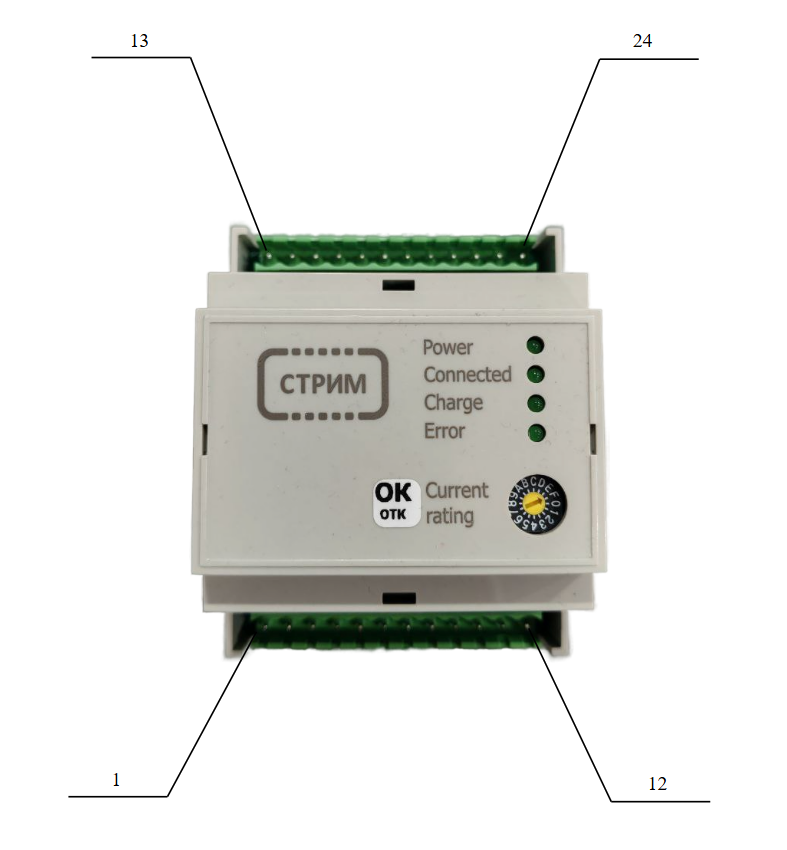

Расположение выводов контроллера SECC.AC представлено на рис. 61.

../_images/secc_outputs.png

рис. 61 Расположение выводов контроллера SECC.AC.

Описание индикаторов

На лицевой панели контроллера SECC.AC расположены четыре светодиодных индикатора, назначение которых представлено в табл. 34.

табл. 34 — Назначение индикаторов контроллера SECC.AC

Индикатор

Описание

Power

Индикация работы, должен всегда гореть

Connected

Индикация подключения ТС

Charge

Индикация подачи электроэнергии

Error

Индикация ошибки, см. табл. 35

Индикация ошибок

В случае обнаружения ошибок в работе контроллера SECC.AC зажигается индикатор Error. Для кодирования типа ошибки индикатор периодически мигает. Соответствие количества гашений типу ошибки представлено в табл. 35.

табл. 35 — Индикация ошибок

Кол-во гашений

Ошибка

1

Утечка тока (сработало УЗО)

2

Отсутствие связи с центральным контроллером (шина CAN)

3

Контактор не включился, т.е. нет напряжения на входе OutCheck (вывод 22)

4

Контактор не отключился

5

Неисправность блокиратора кабеля

6

Некорректное напряжение сигнала Control Pilot

Переключатель ограничения тока

Для обеспечения возможности ограничения максимального тока зарядки на лицевой панели контроллера SECC.AC расположен поворотный переключатель. Соответствие положения переключателя и максимального значения тока представлено в табл. 36.

табл. 36 — Ограничение тока зарядки

Положение

0

1

2

3

4

5

6

7

Ток, А

6

7

8

9

10

12

14

16

Положение

8

9

A

B

C

D

E

F

Ток, А

18

20

22

24

26

28

30

32
