Web-интерфейс

Web-интерфейс контроллера управления зарядной станцией предназначен для настройки контроллера, для работы в конкретной конфигурации зарядной станции, но также используется для мониторинга состояния зарядной станции в процессе работы, дигностики неисправностей, просмотра и скачивания журнала ошибок, а также обновления программного обеспечения.

Доступ к web-интефейсу

Для доступа к web-интерфейсу необходимо подключить ПЭВМ и контроллер управления зарядной станцией в общую локальную сеть (например, напрямую соединить кабелем) и настроить Ethernet-интерфейс ПЭВМ на работу в заданной настройками контроллера подсети IPv4 (см. настройки сети).

Подсказка

Настройка Ethernet-интерфейса ПЭВМ под управлением ОС Windows осуществляется следующим образом: открыть раздел параметры, используя поиск рядом с кнопкой пуск, далее перейти в подраздел cеть и интернет, и под заголовком «изменение сетевых параметров» выбрать пункт настройка параметров адаптера. Из доступных сетевых подключений выбрать интерфейс Ethernet, к которму подключен контроллер, затем на вкладке cеть в списке «отмеченные компоменты используются этим подключением» отметить компонент IP версии 4 (TCP/IPv4) и нажать кнопку cвойства. В открывшемся окне ввести IP адрес, соответствующий настройкам сети (принадлежащий той же подсети, что и адрес контроллера). Например, если в контроллере установлены значения по умолчанию, то можно выбрать адрес 192.168.1.1 и маску подсети 255.255.255.0.

Подсказка

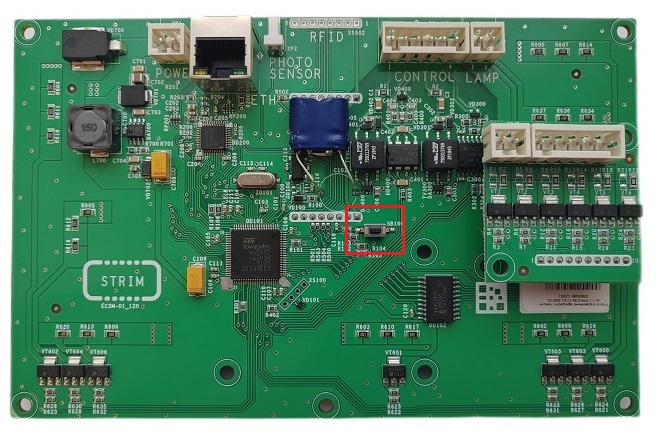

Для сброса настроек в значение по умолчанию нажмите и удерживайте кнопку сброса в течение 5 секунд.

Примечание

DHCP не поддерживается.

Описание web-интерфейса

Web-интерфейс состоит из следующих страниц:

STATUS

Страница STATUS содержит информацию о текущем состоянии зарядной станции. Отображаемая информация разбита на несколько блоков.

STATUS

В блоке STATUS содержится информация об общем состоянии зарядой станции.

Поле

Описание

Date/Time

Текущие дата и время на устройстве

OCPP Status

Состояние соединения с OCPP-сервером

Illumination

Освещенность, измеренная датчиком на панели управления (0..100%)

VERSIONS

Блок VERSIONS содержит информацию о версиях программного и аппартного обеспечения.

Поле

Описание

Hardware

Версия аппаратной платформы (контроллера SEMC.AC)

Bootloader

Версия загрузчика контроллера SEMC.AC

Firmware

Версия микропрограммного обеспечения контроллера SEMC.AC

Примечание

Информацию о версии программного и аппартного обеспечения контроллеров SECC.AC см. в разделе DIAGNOSTIC.

MAIN METER

В блоке MAIN METER отображаются показания общего (вводного) счетчика учета электроэнергии.

Поле

Описание

Current, A

Ток, по фазам (A/B/C)

Power, kW

Мощность

Voltage, V

Напряжение, по фазам (A/B/C)

Energy, kWh

Накопленная полная отданная энергия

Примечание

Данный блок отображается, только если общий счетчик включен в настройках.

CONNECTOR

В блоке CONNECTOR содержится информация о состоянии коннекторов (каналов) зарядной станции. В зависимости от выбранного в настройках количества коннекторов отображается один или два блока соответственно.

Поле

Описание

Status

Состояние коннектора, возможные значения см. ниже

Error

Тип неисправности коннектора, возможные значения см. ниже

EV

Подключено (connected) или не подключено (not connected) транспортное средство

Transaction ID

ID текущей транзакции (OCPP)

Id Tag

ID Tag, с которым осуществлена авторизация

Current Limit, A

Ограничение по току зарядки (минимальное из всех установленных)

Cable

Состояние блокиратора кабеля, возможные значения см. ниже

Current, A

Ток, по фазам (A/B/C)

Voltage, V

Напряжение, по фазам (A/B/C)

Power, kW

Мощность

Energy, kWh

Накопленная полная отданная энергия

Примечание

Если параметр Meter type не установлен в настройках коннектора, то следующие поля не отображаются:

  • Current

  • Voltage

  • Power

  • Energy

Примечание

Если в настройках коннектора выбрана одна фаза, то поля Current и Voltage содержат только по одному значению.

Поле Status может принимать следующие значения:

Поле

Описание

Available

Коннектор исправен и свободен.

Preparing

Коннектор подключен к транспортному средству, но не авторизорван, или авторизован, но не подключен к транспортному средству.

Charging

Идет зарядка.

SuspendedEV

Зарядка приостановлена со стороны транспортного средства.

SuspendedEVSE

Зарядка приостановлена со стороны зарядной станции.

Finishing

Зарядка завершена, но транспортное средство не отключено.

Reserved

Коннектор зарезервирован.

Unavailable

Коннектор недоступен.

Faulted

Коннектор неисправен.

Поле Error может принимать следующие значения:

Поле

Описание

ConnectorLockFailure

Ошибка блокиратора кабеля

EVCommunicationError

Ошибка взаимодействия с транспортным средством (некорректное напряжение сигнала CP)

GroundFailure

Срабатывание УЗО

InternalError

Ошибка оборудования (нет связи с контроллерами SECC.AC или программный сбой)

NoError

Ошибки отсутствуют, коннектор исправен

OtherError

Нет связи с сервером OCPP или сервер отказал в регистрации

PowerMeterFailure

Неисправность счетчика учета электроэнергии

PowerSwitchFailure

Ошибка срабатывания контактора

ReaderFailure

Неисправность RFID-считывателя

Примечание

Поля Status и Error соответствуют типам ChargePointStatus и ChargePointErrorCode стандарта OCPP 1.6.

Возможные состояния блокиратора кабеля (поле Cable):

Поле

Описание

no lock

Блокиратор кабеля не используется (выключен в настройках)

unlock

Кабель разблокирован

lock

Кабель заблокирован

SETTINGS

Группа SETTINGS объединяет несколько страниц с настройками контроллера. На каждой из страниц доступен их просмотр и изменение.

В случае наличия файла с настройками, требуется его импортировать и выполнить изменения при необходимости. Для запоминания изменения настроек следует использовать кнопку Update на каждой странице. По завершению обновления все внесенные изменения необходимо сохранить в долговременной памяти, нажав кнопку Save and Reboot.

Сохранить параметры можно путем экспорта настроек файла с помощью кнопки Export config.

Информация о кнопках, доступных для изменения настроек, представлена в таблице:

Кнопка

Описание

Update

Сохранение настроек на текущей странице в оперативной памяти. Для сохранения изменений в долговременной памяти и их применения необходимо нажать кнопку Save and Reboot.

Save and Reboot

Сохранение внесенных изменений в долговременной памяти. Сразу после сохранения выполняется перезагрузка для применения новых настроек. При наличии несохраненных настроек в оперативной памяти кнопка мигает.

Factory reset

Сброс настроек до значений по умолчанию. Изменения сразу же сохраняются в долговременной памяти и выполняется перезагрузка для применения новых настроек.

Reboot

Перезагрузка устройства. Все несохраненные в долговременной памяти настройки будут утеряны.

Import config

Импорт настроек из файла. Импортированные настройки сохраняются только в оперативной памяти и для их сохранения в долговременной памяти и применения необходимо нажать кнопку Save and Reboot.

Export config

Экспорт настроек в файл.

Примечание

Так как время не сохраняется в долговременной памяти, на вкладке TIME после нажатия кнопки Update не требуется нажатие кнопки Save and Reboot.

HARDWARE

На вкладке HARDWARE параметры сгруппированы в несколько блоков.

Первый блок содержит общие настройки контроллера:

Поле

Описание

Vendor

Производитель, информационное поле

Model

Модель, заполнять с шильдика

Serial

Серийный номер, заполнять с шильдика

Total current limit

Суммарное ограничение тока коннекторов, используется для балансировки мощности

RFID

Тип RFID-считывателя (должен быть выбран CLRC66303)

Connectors amount

Количество коннекторов (постов), 1 или 2

Main meter type

Тип общего счетчика (значение – соответствует выключенному счетчику)

Main meter address

Адрес общего счетчика (если требуется для выбранного типа счетчика)

Inverse board

Перевернутая плата

Horizontal indicators

Горизонтальное расположение индикаторов (доступно, только когда один коннектор)

Примечание

Параметры Inverse board и Horizontal indicators влияют на назначение индикаторов, см. описание SEMC.AC.

В зависимости от выбранного количества коннекторов на вкладке отображается один или два блока с параметрами отдельных коннекторов:

Поле

Описание

Phases

Фаза (фазы), задействованные в коннекторе

Current limit, A

Ограничение тока коннектора, 6..32 А

Cable lock

Наличие блокиратора кабеля на коннекторе

Meter type

Тип счетчика коннектора (значение – соответствует выключенному счетчику)

Meter address

Адрес счетчика коннектора (если требуется для выбранного типа счетчика)

TIME

Обновление времени в технологических целях. В рабочем режиме время обновляется от сервера OCPP.

NETWORK

На вкладке NETWORK находятся параметры сетевого интерфейса зарядной станции.

Поле

Описание

IP, Mask, Gate

IP-настройки станции

OCPP Enable

Разрешение работы с сервером OCPP

OCPP Server

Адрес подключения к OCPP серверу (ws://)

OCPP Timeout

Таймаут ожидания ответа на сообщения OCPP, сек

UDP Logging

Разрешения отправки логов через UDP (логи отправляются на широковещательный адрес)

UDP Logging Port

UDP-порт для логов (доступен только при установке UDP Logging)

Примечание

Поля OCPP Server, OCPP Timeout отображаются на странице только при разрешенной работе с сервером (OCPP Enable)

Примечание

По умолчанию устанавливаются следующие IP-настройки:

  • IP: 192.168.1.51

  • Mask: 255.255.255.0

  • Gate: 192.168.1.1

OCPP CONFIG KEYS

Конфигурационные ключи OCPP, см. пункт 9 стандарта OCPP 1.6. Наиболее важные параметры:

ConnectionTimeOut

Время, в течение которого допускается занимать коннектор, не начав транзакцию, т.е. время между авторизацией и подключением автомобиля, или наоборот.

MeterValuesSampledData

Список измеряемых величин, отправляемых в сообщениях с данными счетчика.

MeterValueSampleInterval

Период отправки сообщений с данными счетчика.

StopTransactionOnEVSideDisconnect

Остановка транзакции при отключении кабеля от автомобиля (в противном случае для остановки транзакции потребуется прикладывание RFID-карты или команда через приложение на телефоне).

Примечание

Транзакция не соответствует подаче электроэнергии – это промежуток времени, в течение которого коннектор зарядной станции подключен к автомобилю и выполнена авторизация пользователя на сервере OCPP.

AUTHORIZATION

Вкладка AUTHORIZATION объединяет настройки, относящиеся к процессу авторизации пользователей.

Поле

Описание

Enable ID list

Разрешение авторизации по локальному списку при выключенном OCPP

Access with any card

Любая RFID-карта будет считаться валидной (карта выполняет функцию кнопки СТАРТ/СТОП)

Enable hard ID

Разрешение аппаратного ID (для работы с OCPP но без авторизации пользователей)

Hard ID

Аппаратный ID (доступен только при установке Enable hard ID )

SECURITY

Вкладка для настройки логина и пароля при авторизации. Ввод данных доступен только при установке Authorization enable

DIAGNOSTIC

Группа DIAGNOSTIC объединяет несколько страниц, предназначенных для проверки работоспособности контроллера и диагностики неисправностей.

RFID

Вкладка для проверки работоспособности RFID-считывателя, позволяет просмотреть ID прикладываемой RFID-карточки.

SECC

Просмотр информации о состоянии контроллеров каналов (SECC.AC):

Поле

Описание

State

Состояние внутреннего цифрового конечного автомата контроллера

Error

Список обнаруженных ошибок, возможные значения см. ниже

Last State

Состояние коннтроллера из которого произошел переход в состояние ошибки

Last Error

Ошибка, которая привела к переходу в состояние ошибки

Last Voltage CP

Напряжение сигнала Control Pilot в момент перехода в состояние ошибки

Current Limit

Объединенное ограничение тока (минимальное)

Current Limit RDIP

Ограничение тока, заданное поворотным переключателем

Current Limit Cable

Ограничение тока кабеля (на основании сопротивления резистора в цепи PP)

BlockError

Ошибка блокиратора, в текущей версии не реализовано

Lock

Состояние блокировки (true если заблокирован, иначе false)

OutAC

Состояние выходного контактора (true если замкнулся, иначе false)

Hardware

Аппаратная версия контроллера

Bootloader

Версия загрузчика контроллера

Firmware

Версия программного обеспечения контроллера

Диагностируемые ошибки контроллера SECC.AC (поля Error и Last Error)

Ошибка

Описание

RCD

Сработало УЗО

CAN

Нет связи с контроллером SEMC.AC

NotON

Не замкнулся выходной контактор

NotOFF

Не разомкнулся выходной контактор

Lock

Ошибка блокиратора кабеля

Voltage

Некорректное напряжение сигнала Control Pilot

INDICATION

Тестирование светодиодных индикаторов и датчика освещенности.

ID LIST

Страница предназначена для просмотра и редактирования локального списка авторизованных пользователей. Этот список может использоваться как самостоятельно, так и в режиме работы по протоколу OCPP (профиль Local Auth List Management).

Для добавления ID необходимо нажать кнопку Add item под списком. Для удаления записи – кнопку x справа от записи. ID можно ввести вручную или с помощью считывателя, для чего требуется нажать кнопку Scan справа от записи и приложить RFID-карту к считывателю. Чтобы сохранить измененный список в постоянную память необходимо нажать кнопку Save. При этом перезагрузки не требуется, и станция сразу же начинает использовать обновленный список. Кнопка Clear list позволяет очистить список в Web-интерфейсе, но изменения в постоянную память при этом до нажатия кнопки Save вноситься не будут. Кнопка Export to CSV позволяет сохранить список в файле формата CSV, а кнопка Import from CSV – загрузить из файла.

LOGS

Страница LOGS предназначена для просмотра и скачивания журнала ошибок.

FIRMWARE

Страница FIRMWARE предназначена для обновления программного обеспечения зарядной станции.

Для обновления ПО необходимо выбрать файл обновления путем нажатия кнопки Choose file либо перетащив файл в выделенную область на странице. При успешном обновлении нажать кнопку ОК во всплывающем диалоговом окне, подтверждая перезагрузку системы (Reboot now). Далее подтвердить действие о перезагрузке веб-интерфейса.
