Панель управления¶

Панель управления представляет собой сборочную единицу, содержащую контроллер SEMC.AC и накладку из оргстекла, на которой сформированы значки индикаторы со светофильтрами. Различают панель управления для ЗС Кулон и для ЗС AC 1 new.

В панели управления ЗС Кулон в качестве основания конструкции используется металлическая пластина.

Панель управления ЗС Кулон изготавливается в двух вариантах крепления:

вклеивание в корпус зарядной станции;
крепление на резьбовых шпильках/винтах.

Накладки могут быть выполнены с различным количеством индикаторов (однопостовая или двухпостовая станция) и различными типами значков (например, для индикации типа коннектора: кабель или розетка).

Внешний вид панели управления ЗС Кулон спереди представлен на рис. 58.

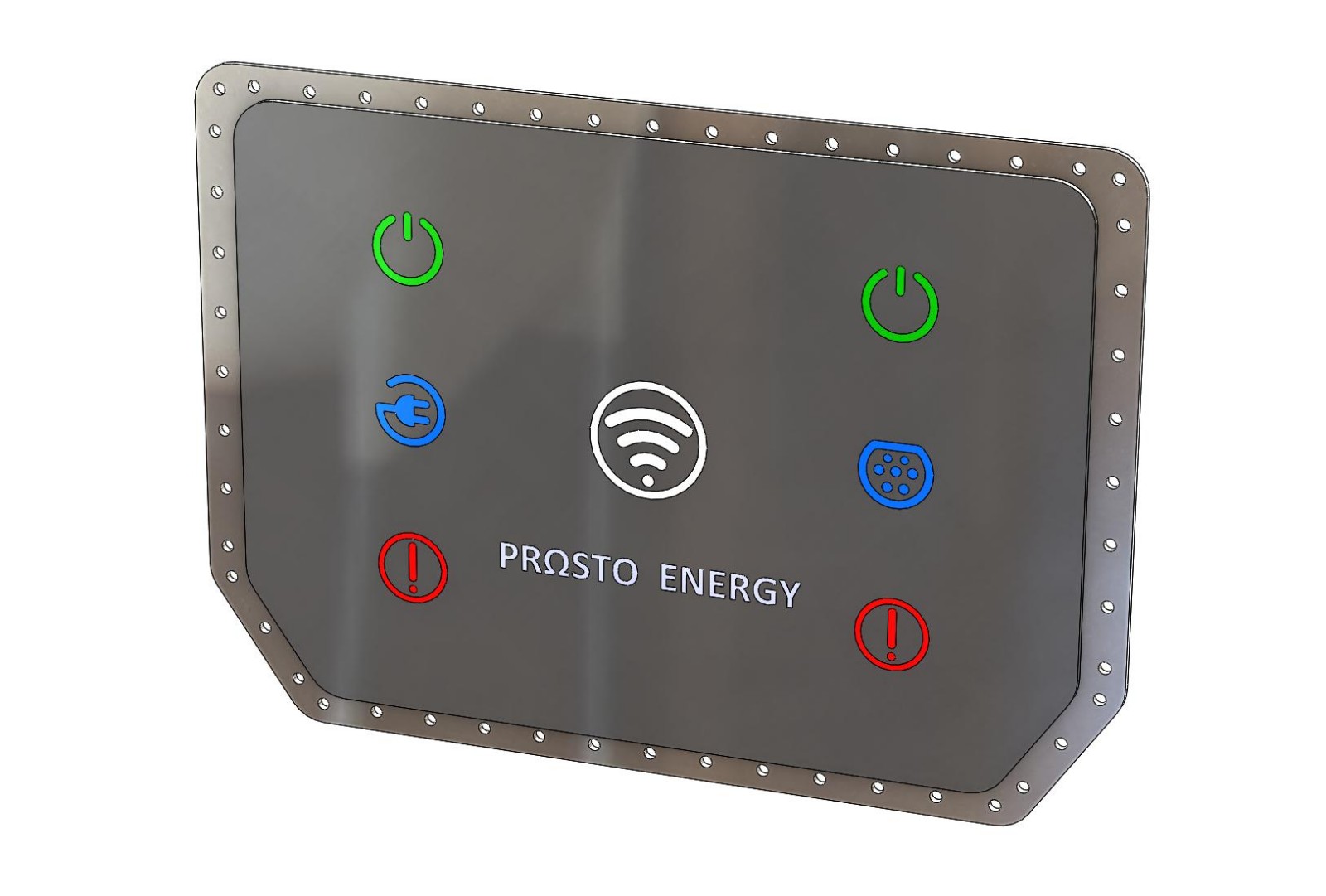

../_images/control_panel_front3.jpg — рис. 58 **Внешний вид панели управления ЗС Кулон спереди**¶

Внешний вид панели управления сзади изображен на рис. 59.

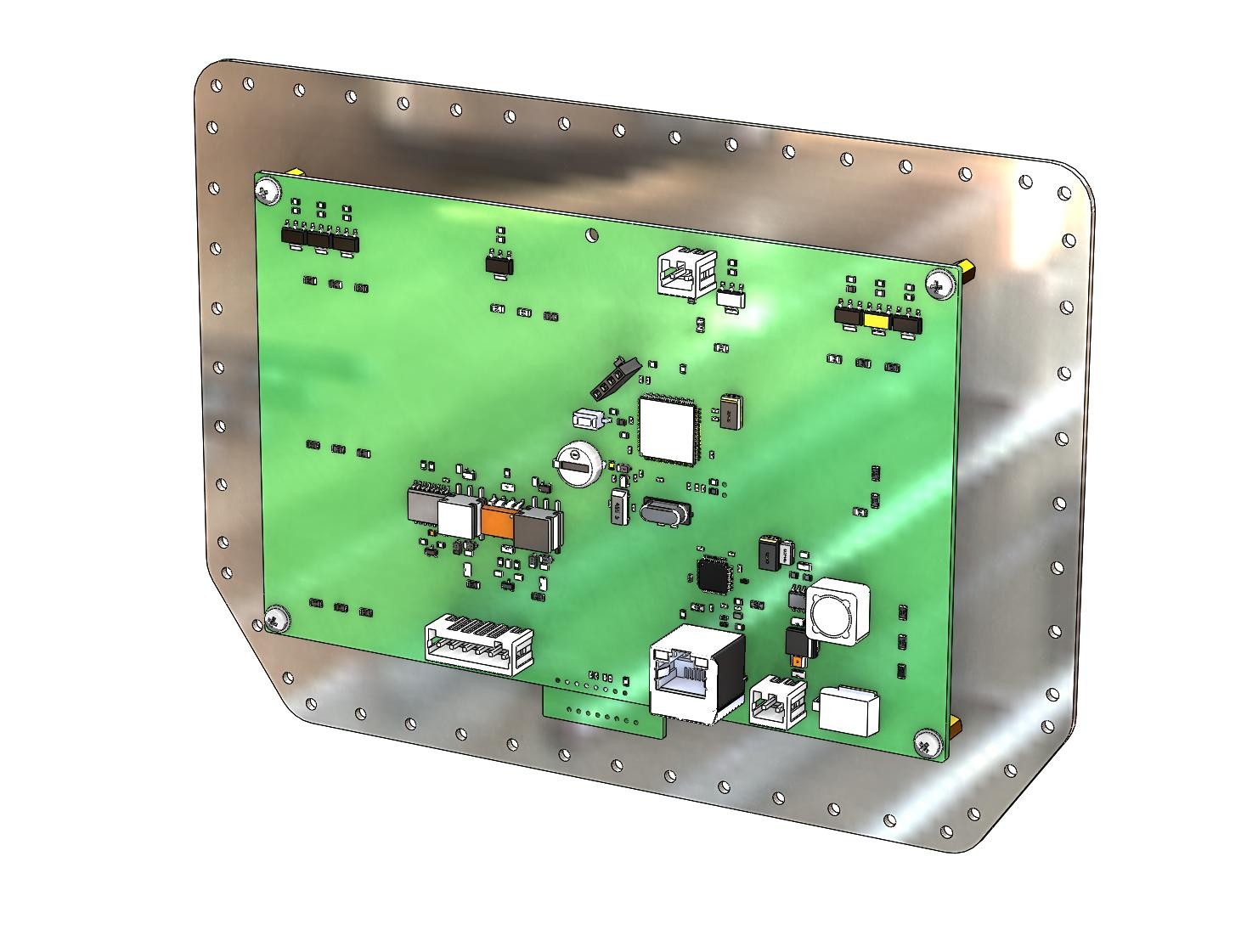

../_images/control_panel_back2.jpg — рис. 59 **Внешний вид панели управления ЗС Кулон сзади**¶

Панель управления ЗС AC 1 new изготавливается в одном варианте крепления: вклеивание в корпус зарядной станции.

Внешний вид панели управления ЗС AC 1 new спереди представлен на рис. 60.

../_images/control_panel_front3_ac1_new1.png — рис. 60 **Внешний вид панели управления ЗС AC 1 new спереди**¶
